摘要：模拟时钟插头安装错误，造成模拟时钟与仪表时间不符，无法同步。

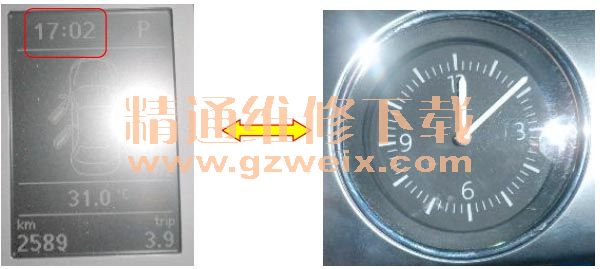

    一辆行驶里程约2300km的大众新迈腾B7L轿车。该车模拟时钟可以单独运转，但时间与仪表时间不符，无法同步。

    故障诊断：

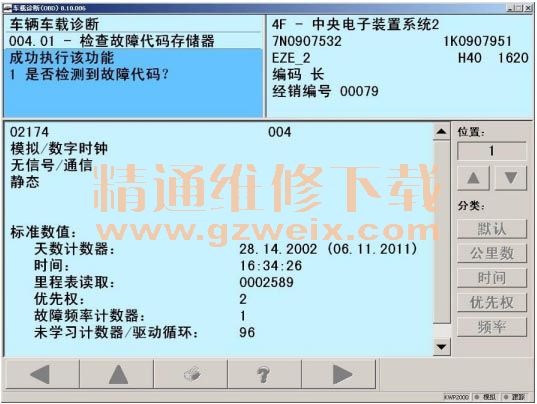

    1、首先用 VAS5052A 进行检测，“ 4F-中央电子装置系统 2”有 1 个故障代码： 02174-模拟/ 数字时钟无信号/通信 静态。

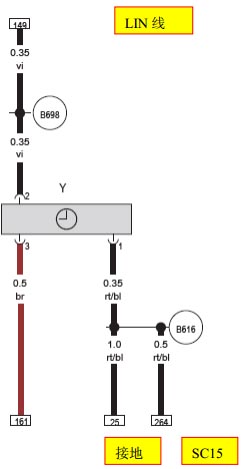

    2、根据故障代码、故障现象及电路图，进行分析，初步判断故障为 LIN 通讯线路故障。

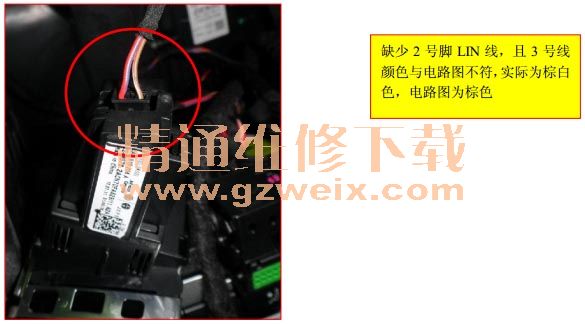

    3、拆卸模拟时钟进行检查，发现模拟时钟插头只有两条线：

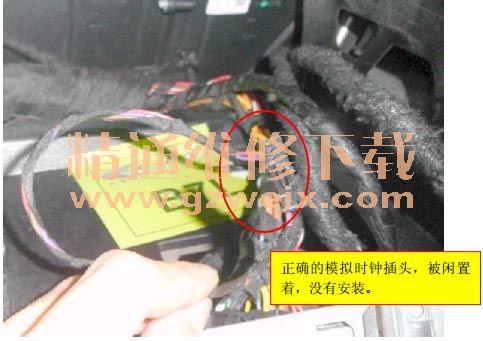

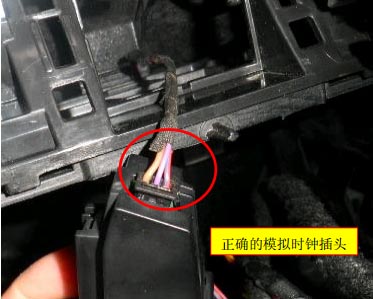

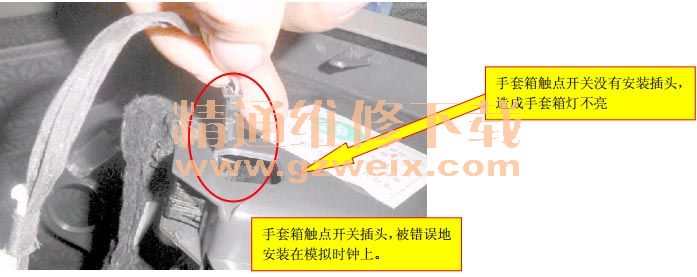

    4、拆下右前座手套箱，对线路进行进一步检查时，发现手套箱灯不亮，手套箱触点开关插头 没有安装。原本应装于手套箱触点开关的插头却安装在模拟时钟上，而且正确的模拟时钟插并 没有却被闲置，没有安装。

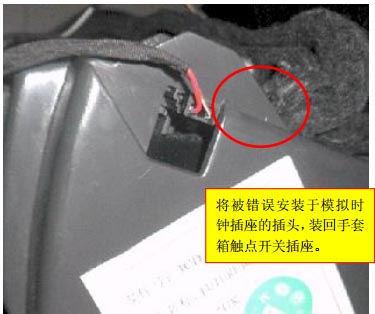

    5、按照正确的位置，将插头分别安装好，故障排除。



    故障原因： 安装时疏忽，错装模拟时钟与手套箱触点开关插头。
    故障处理： 按照正确的位置将线束插头安装好，故障排除。
    案例点评： 拆装手套箱、仪表板时，要保证相关线束接头的正确连接。
    相关资料：2015年大众原厂维修信息系统ELSA 5.2
