一辆行驶里程约3000km的2016年大众全新宝来轿车。该车组合仪表提示右前车门打开。

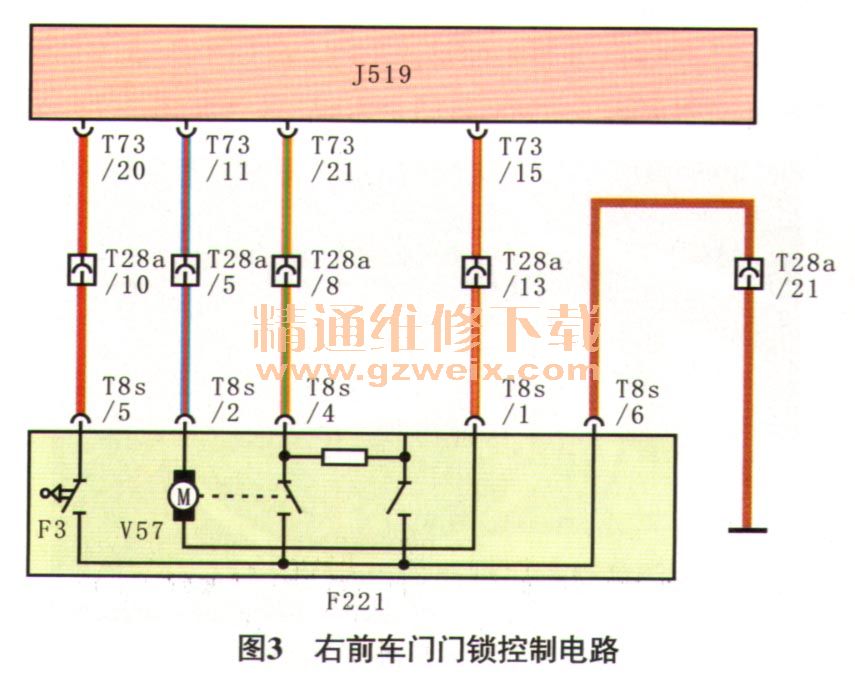

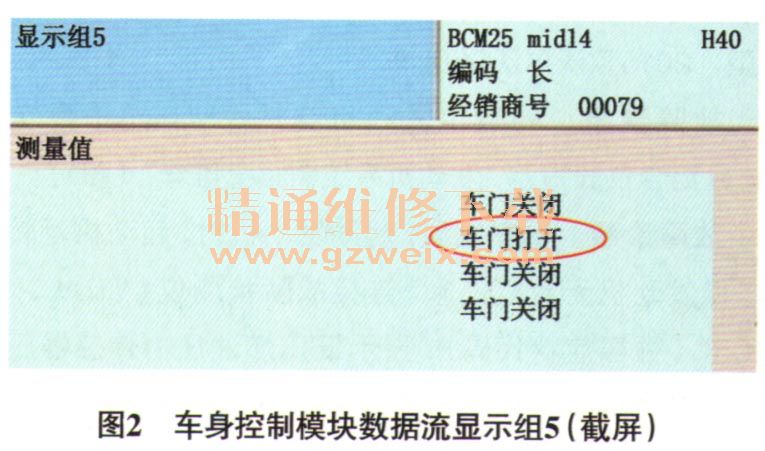

    故障诊断用故障检测仪读取车身控制模块（BCM）数据流，发现右前车门确实始终处于打开状态（图2）。如图3所示，正常情况下，打开右前车门时，右前车门接触开关（F3）闭合搭铁；关闭右前车门时；右前车门接触开关断开。诊断至此，推断可能的故障原因有：右前车门接触开关损坏；右前车门接触开关线路对搭铁短路。

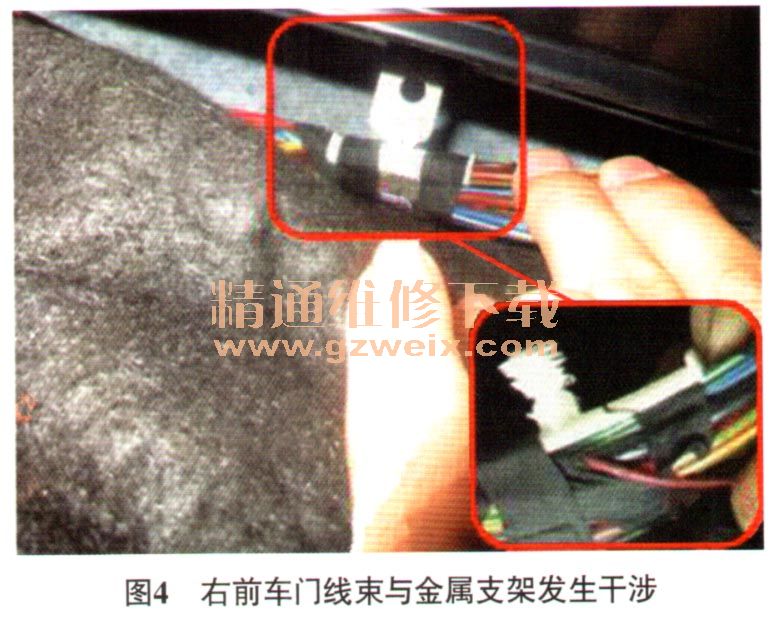

    脱开右前车门门锁控制单元（F221）导线连接器T8s，测量导线连接器T8s端子5与搭铁间的导通性，导通，说明右前车门接触开关线路对搭铁短路。拆下手套箱，掀开毛毡，发现右前车门线束与金属支架发生干涉（图4），且棕／红色的右前车门接触开关信号线已破皮搭铁。排除方法将脱落的供油管可靠连接。
