摘要:线束破损导致变数箱无法换挡
故障现象: 09G 自变数箱行驶中无法换挡

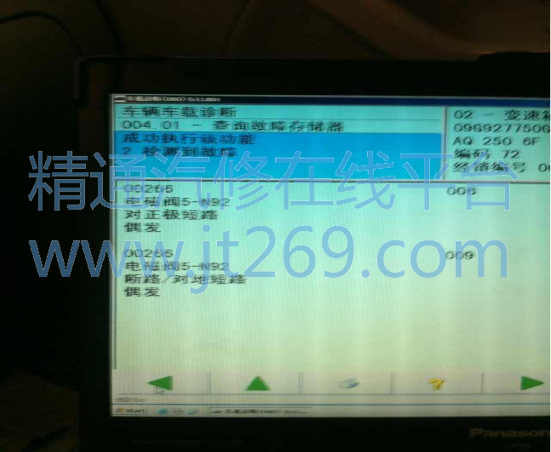

故障诊断过程: 1:用 SDT929 查询故障码,故障码是电磁阀 N92 对正极短路。

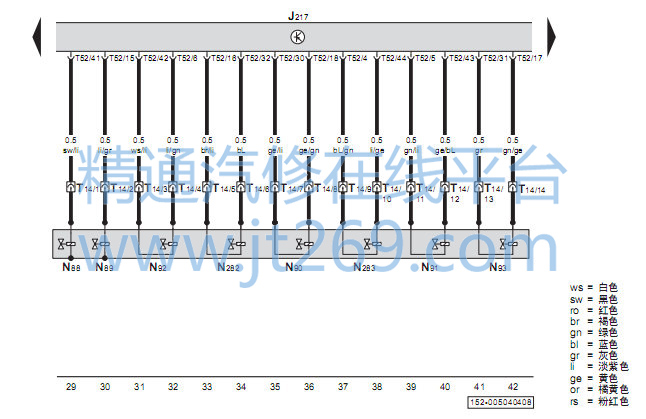

2:根据故障码找到电磁阀 N92电路图测量线路的通断。测量 N92电磁阀线路,线路通断正常,测量 T14/4插脚和 J217的 T52/42插脚也是通的, T52/42擦脚应和 T14/3擦脚通,故障点找到此线路有短路现象。
3:故障点找到,但变数箱线路到 J217 的线路还很长,在仔细观察下找到了故障点,故障点位于左侧电瓶底座下方有线路破皮,导致短路现象,所以车辆升降档位出现故障。用防水胶带修复线路故障排除。
故障原因分析:应该线束是在固定夹扣的最末端,在车辆行驶中会有晃动,线束和夹扣来回摩擦,导致线束破皮。
案例点评及建议:充分利用了电路图。
