故障现象:新车 PDI检测空调不制冷.检查压缩机,电子扇不转,
故障诊断过程:

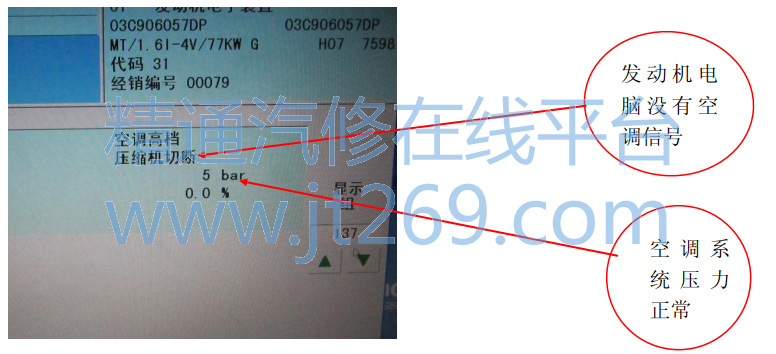

1.检查空调系统没有压力.打压检查没有发现泄露充注制冷剂后压缩机还是不工作.测量压缩机离合器插头没有电.读取发动机 137 组数据压力显示正常测量压力开关 2 脚线输出 3v 电压对比其他车辆正常.发动机电脑没有收到空调开关信号.
2.检查空调继电器供电.打铁都正常.短接继电器底座 2/8 脚压缩机正常工作.可以排除继电器输出端与压缩机之间线束以及压缩机自身.测量继电器底座 6 号角没有发动机给的打铁信号.
3.测量空调开关至发动机电脑线束导通正常.测量空调开关输入发动机电脑信号线没有电压(下图)
4.测量空调开关至发动机电脑线束对地短路.拆右侧储物盒后仔细检查发现空调开关线束被仪表台挤压破损打铁
故障原因分析:新车在装配期间工作人员疏忽
故障处理方法:修复破损线束
案例点评及建议:分析控制单元线路控制走向后,正确维修思路
