一辆装备CEN缸内直喷发动机及6挡双离合器变速器的2014年大众迈腾轿车。用户反映：该车倒车影像及电视视频功能异常。

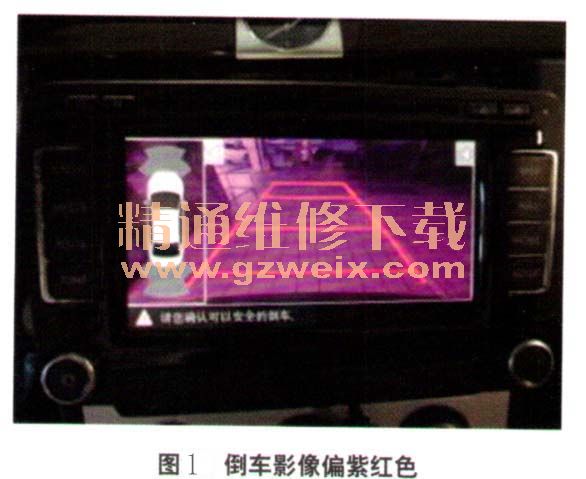

    检查分析：维修人员首先进行试车，换入倒挡倒车影像显示不正常，偏紫红色（图1）。播放电视节目时，RNS510主显示屏偏红（图2）。驾驶舱乘客座椅头枕上的显示屏正常，收音机播放和DVD碟片播放显示屏正常。



    根据故障现象，维修人员首先结合电路图分析倒车影像和电视视频信号传输原理。由电路图可知（图3～图5），倒车视频摄像头和电视视频信号均输送至倒车影像控制单元J772，再通过J772传输到RNS510导航主机。而此车故障特点为收音机和DVD碟片播放时显示屏颜色正常，仅在倒车影像显示和电视节目播放时显示颜色不正常。因此排除RNS510主机显示屏故障，判断可能的故障点为：倒车影像或电视节目信号传输线路、倒车影像控制单元J772、 RNS510导航主机视频传输线路。





    维修人员首先互换倒车影像视频控制单元J772，故障现象依然。检查倒车影像系统控制单元J772到收音机导航系统J503之间的视频信号传输线，传输至收音机导航系统的视频信号基于RGB（红、绿、蓝）三基色原理，缺少不同基色的表现如图6所示。此车倒车影像及播放电视节目显示为偏紫红色，根据以上分析确认故障点为缺少绿色信号。分别检查J772至J503收音机导航系统控制单元之间信号线，剥开收音机导航系统控制单元端线束，发现绿色信号线和屏蔽线短路（图7），导致信号缺失及倒车影像、电视视频信号输入显示异常的故障。



    故障排除：重新对视频信号线进行包扎处理后，故障排除。
    相关资料：2014年一汽大众迈腾MAGOTAN维修手册（含电路图）
