一辆行驶里程约3.2万km的大众CC轿车。该车电子驻车开关闪亮，仪表上的驻车指示灯闪亮，如图1所示。

    诊断过程：

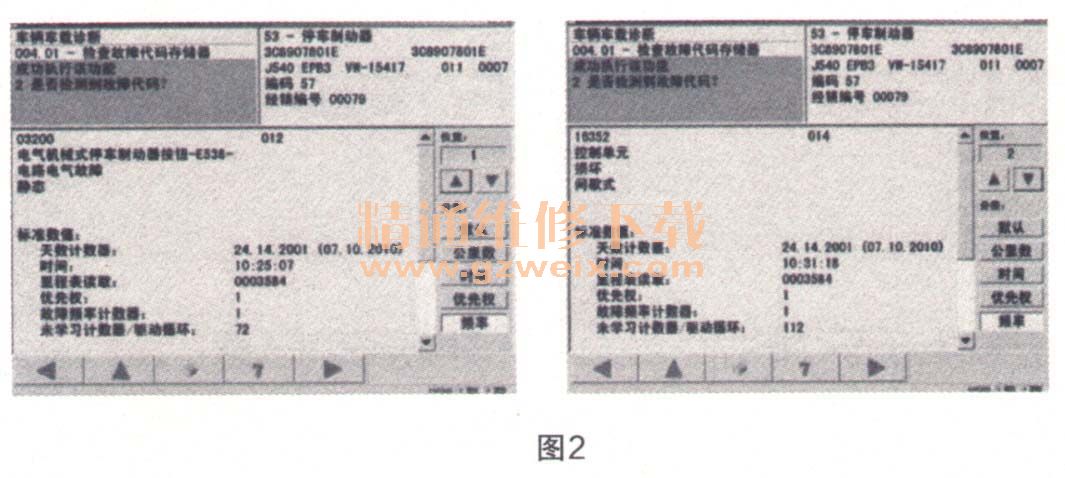

    （1）用故障诊断仪VAS5052A检测该车03一制动系统内有两个故障码存储：03200 012电子机械式停车制动器按钮E538电路电气故障；16352 014控制单元损坏，如图2所示。

    （2）按照故障提示和以往的维修经验，初步诊断为电子驻车开关失效造成，与试驾车进行对调后故障消失，但测试5次后故障重现。

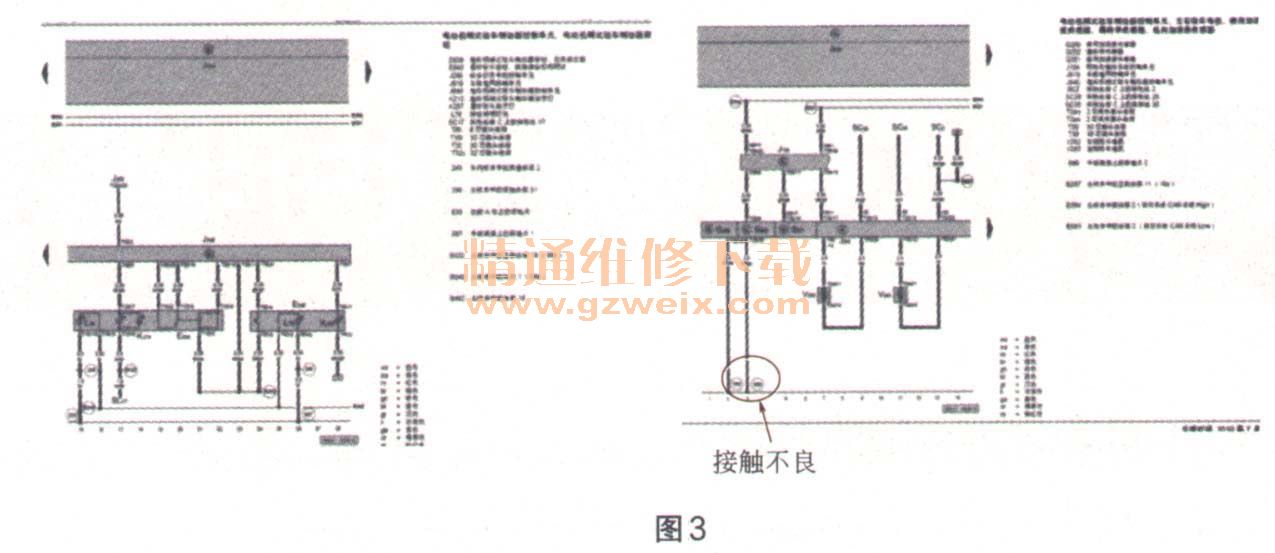

    （3）根据电路图查找线束连接，如图3所示。

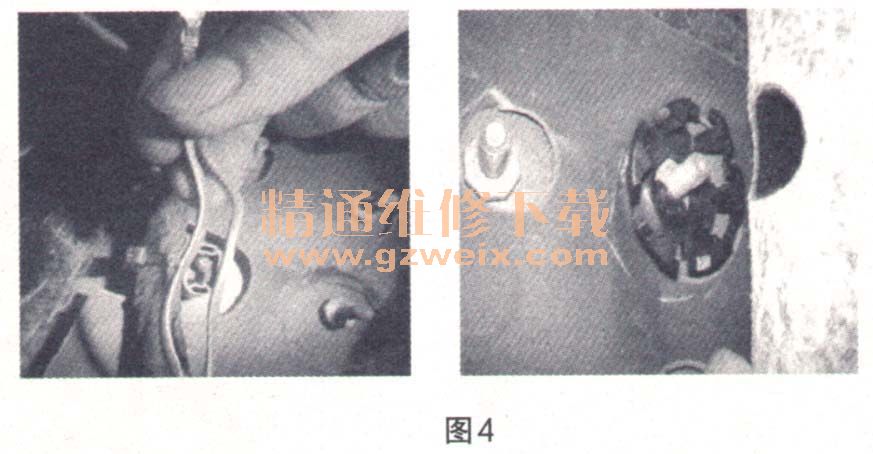

    （4）发现电子驻车控制单元的接地线接触不良，该控制单元的两根主要搭铁线都压到了塑料护套上面，未能很好地与车身相连（图4）。

    原因分析：CC电子驻车控制单元接地点接触不良造成驻车系统失效。
    处理方法：将该控制单元的两根搭铁固定柱进行处理，重新安装。
    点评及建议：故障码显示的并不一定就是故障点，而电气故障首先要根据电路图检查接地点及电源是否正常。
    相关资料;：2014年一汽大众CC原厂维修手册（含电路图）
