大众速腾1.4T轿车DQ200变速箱无倒挡
来源:本站整理  作者:佚名  2017-05-02 08:22:20

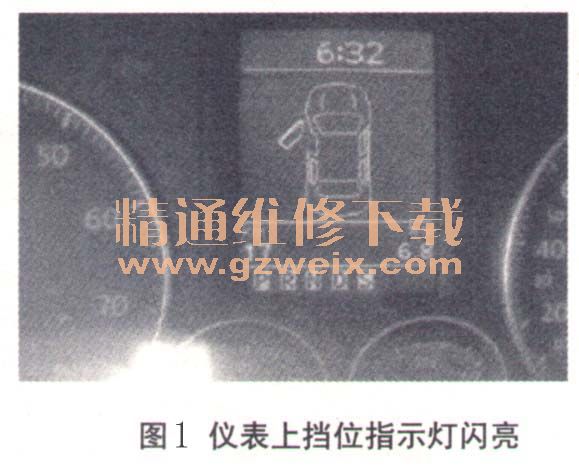

    一辆装配DQ200变速箱的大众速腾1.4T轿车。该车挂倒挡不走,只有前进挡,手动模式只有1挡,同时挡位指示灯闪烁,如图1所示。

    诊断过程:

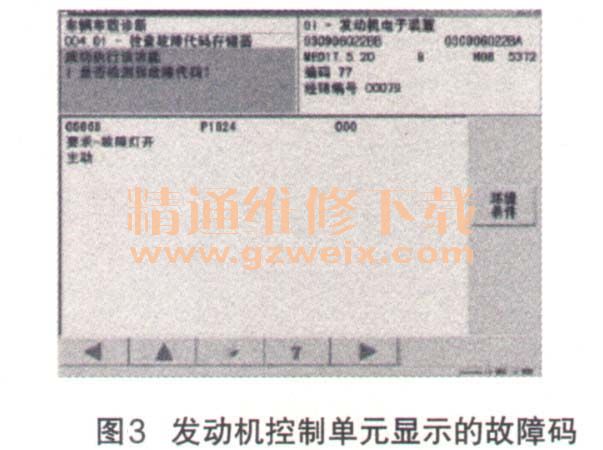

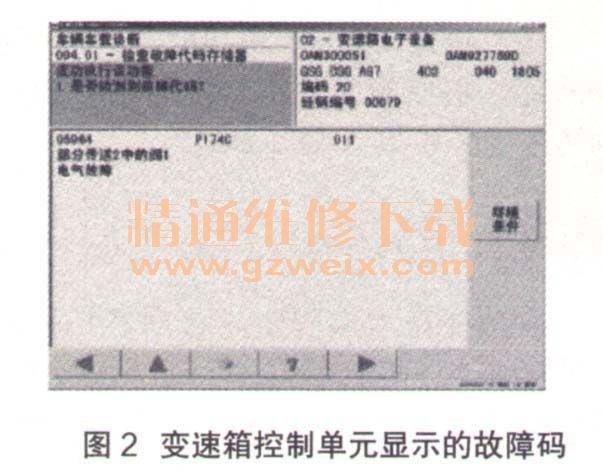

    (1)用VAS5052A检测变速箱单元显示故障码05964(部分传输2中的阀1电气故障)不能清除。发动机控制单元显示故障码05668(要求故障灯开一主动)可以清除,如图2。图3所示。



    (2)通过阅读数据块检查发现,变速箱控制单元能够接收到挡位信号,说明选挡杆E313信号与变速箱一单元通信正常,如图4所示。

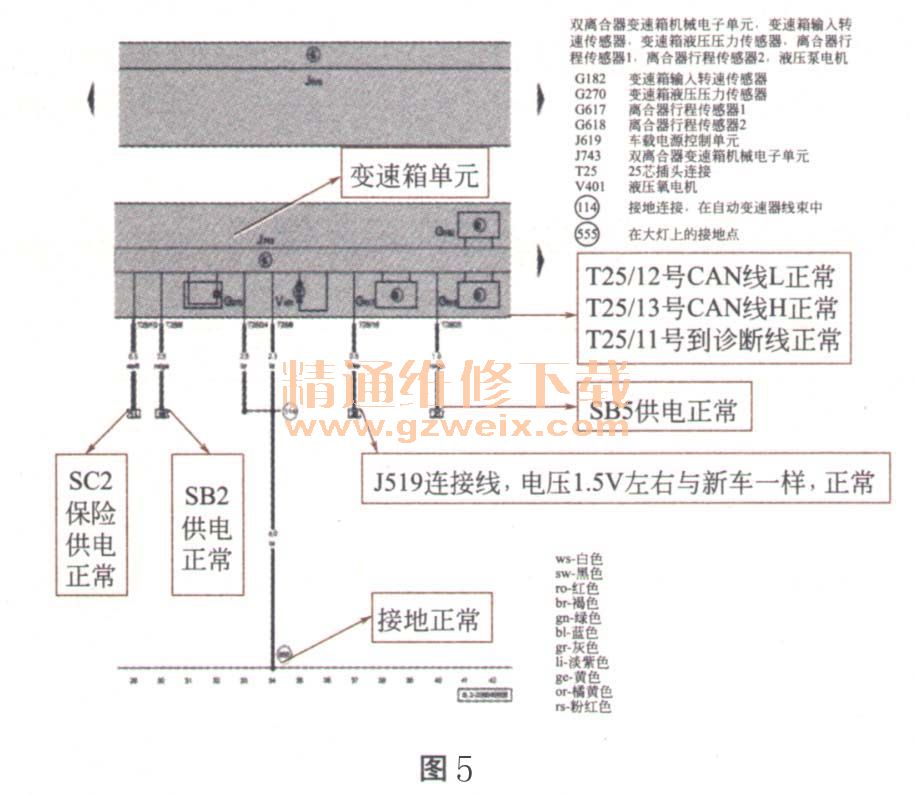

    (3)根据电路图检查变速箱控制单元的供电和接地正常,与J519和诊断线连接正常,如图5所示。

    原因分析:根据故障码和外围电路的检查分析初步判断为控制单元内部故障。
    处理方法:
    (1)使用功能导航进行拆装变速箱控制单元的基本设置。
    (2)更换变速箱控制单元。
    (3)使用功能导航安装变速箱单元进行基本设置。专用工具/设备VAS5052A. T10407装配离合器分离杆、T 10405安装控制单元导向销。
    点评及建议:判断变速箱控制单元故障之前首先要判断其外围线路是否正常,更换变速箱控制单元的时候需要测量换挡柱塞的长度(25mm),并且要做拆卸和安装的基本设置。
    相关资料:2015年一汽大众速腾原厂维修手册(含电路图)
