一辆行驶里程约6万km的大众高尔夫A7轿车。车主发现:该车在行驶中车轮胎压系统报警,无法自助复位。

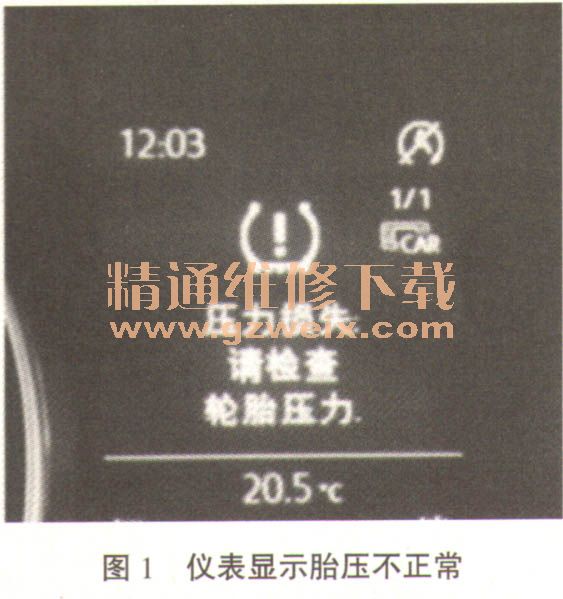

故障确认:维修技师对该车的故障进行确认,发现仪表显示胎压不正常,如图1所示。

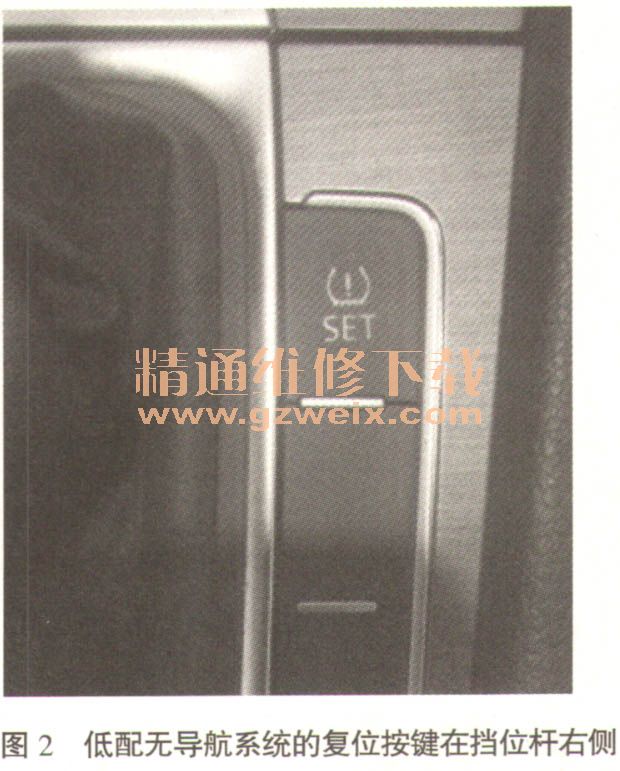

故障诊断:维修技师对4个轮胎进行充气并检查。然后在胎压系统对其胎压故障信号复位,然而在车辆系统中没有找到胎压故障信号手动复位按键及CAR按键。维修技师在高尔夫A7维修手册中查找到有2种胎压复位按键,一种是低配无导航系统的复位按键在挡位杆右侧(图2所示),另一种是高配带导航的在导航面板有CAR复位按键(图3所示)。
维修技师对此车的导航系统检查时发现,此车的导航系统已经改动过,此车原车导航配置为标准导航,而该车却安装的是凯立德导航系统。维修技师检查发现在凯立德导航中没有胎压复位选项,因此,维修技师需要通过电脑对胎压系统进行复位。维修技师在电脑中进行功能选项,在选择胎压复位功能时,发现在电脑上结果显示系统无通信,对胎压系统无法正常进行复位。
维修技师对胎压系统反复进行复位无果后,选择03车辆自诊断系统中的基本设定中的复位功能,复位至轮胎压力监控显示器的工厂设置。

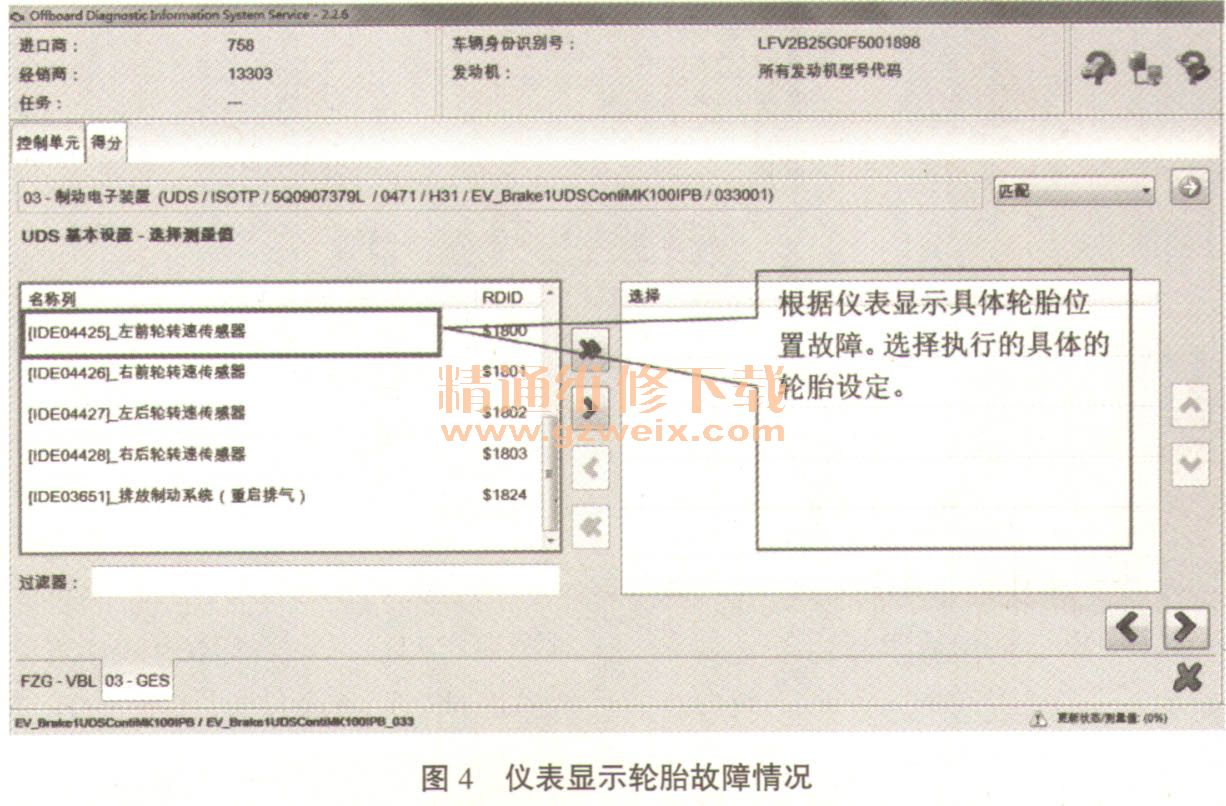

然后选择自诊断系统中的故障轮胎(如果车辆仪表上显示的是检查左前轮胎胎压,则选择左前轮速传感器,图4所示)。

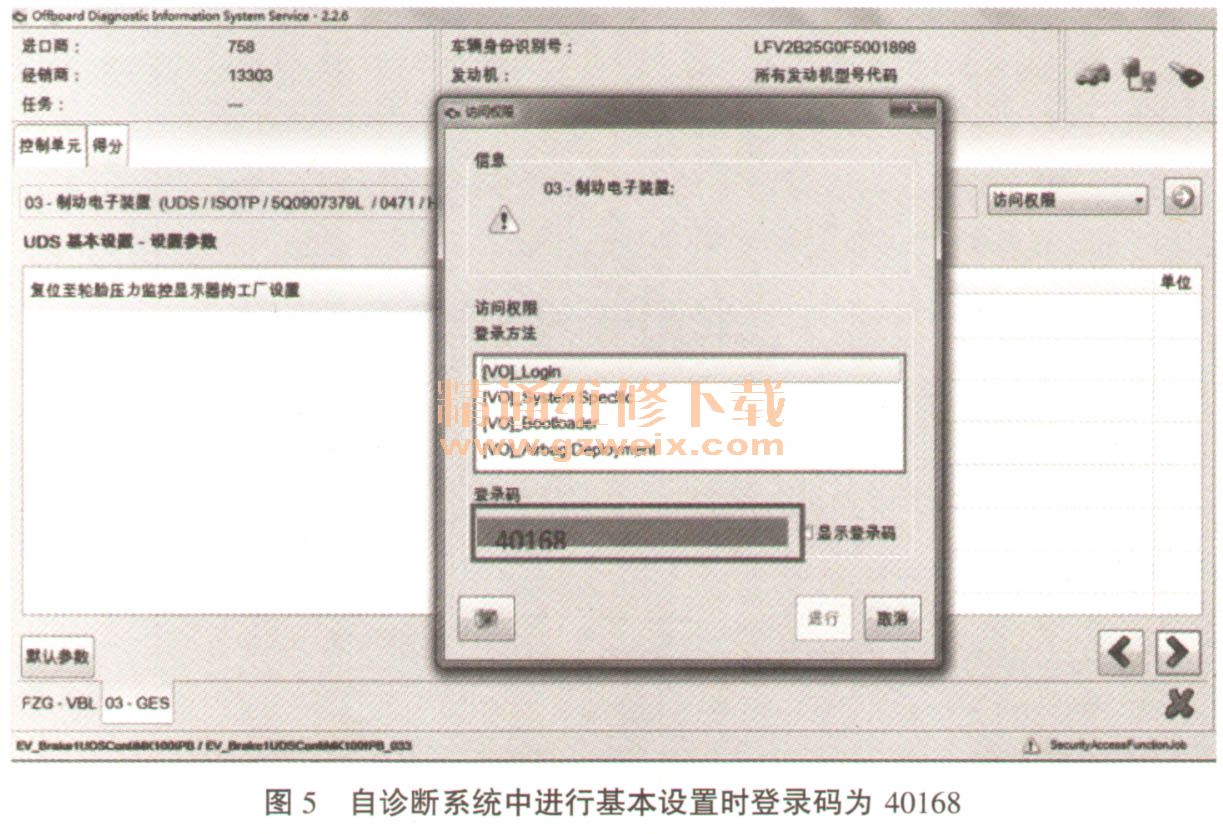

在自诊断系统中进行基本设置时需要访问认可,登录码为40168,输入登录码后故障排除(图5所示)。
故障原因分析:因车辆的导航系统进行了改装,使得胎压系统无法手工复位,且在改装后,导致系统无法正常通信,从而造成导航系统的引导功能无法执行。
故障处理方法:选择03车辆自诊断系统中的基本设定中的复位功能进行胎压复位,把胎压恢复至轮胎压力监控显示器的工厂设置,然后在系统中选择故障轮胎(例如仪表显示检查左前轮胎胎压,则选择左前轮速传感器),进行基本设置时需要访问认可,登录码为40168、输入后故障排除。
维修小结:对于车辆改装导致的功能受限,可以借助诊断电脑进行修复。
相关资料:2017年大众、奥迪原厂维修信息系统ELSA 6.0
