大众高尔夫A7怠速不稳、发动机故障灯长亮
来源:汽车与驾驶维修  作者:佚名  2018-02-21 09:00:37

    一辆装备CSTA发动机的2015年大众高尔夫A7轿车。用户反映:该车辆怠速不稳,发动机故障灯长亮。
    检查分析:维修人员使用故障诊断仪VAS6150A检查发动机控制单元内有“0505C----气进气温度传感器----G42过大信号(静态)”故障码,且故障记忆无法清除(图1)。

    根据故障码内容分析原因如下。
    ①进气温度传感器故障。
    ②进气温度传感器线路对正极短路故障。
    ③发动机控制单元故障。

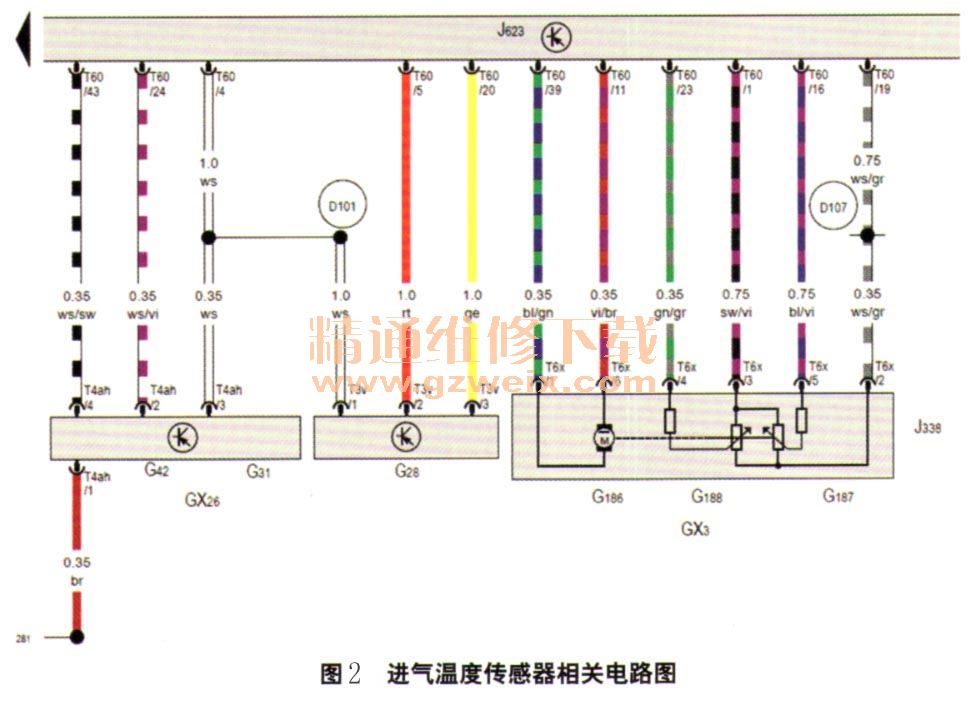

    查阅电路图(图2)并测量进气温度传感器G42线路测量结果如下:T4ah/1电压为0V,对搭铁电阻为0.60 Ω;T4ah/2电压为5.00 V; T4ah/3电压为5.00 V; T4ah/4电压为1.32 V。

    对比正常车辆怠速时T4ah/2上的电压约为2.50 V,且随进气温度升高电压值逐渐变大,但故障车的T4ah/2上的电压一直为5.00 V恒定不变。测量进气压力及温度传感器1号端子和2号端子之间的电阻为无穷大,说明进气温度传感器G42内部NTC电阻断路。
    通过数据块读取发动机控制单元内节气门前端进气温度值为-40.50℃,说明进气温度传感器已失效,控制单元用固定替代值进行修正(图3)。

    根据以上检查,维修人员判断故障原因为,因进气温度传感器G42内部断路,发动机控制单元监控到一个5.00 V电压,此值超出信号范围,因此系统点亮故障灯。
    故障排除:更换进气温度传感器,故障排除。
    回顾总结:通过分析此故障案例,温度传感器的工作原理如图4所示。温度传感器是NTC电阻,在温度升高时电阻减小,因此监测点电压相应减小。

    本案例传感器内部断路,控制单元内部监测点在无负载状态下测量到5.00 V基准电压,此时系统自动判定温度为-40.50℃,并产生传感器信号过大故障码,同时发动机OBD灯点亮。在掌握负温度系数传感器的工作原理后,结合监测点电压测量与数据流读取可以有效地判断故障点,在测量电压时应注意使用VAS1594辅助测量线。
