一辆装备CFB缸内直喷发动机及DSG7挡变速器的2013年大众高尔夫A6轿车。用户反映:该车辆怠速不稳,发动机电子稳定系统EPC与发动机故障灯偶发性报警。
检查分析:维修人员使用故障诊断仪VAS6150检查发动机控制单元故障码如下:节气门/踏板位置传感器112、G79和G185不可信信号,偶发(图2)。读取发动机数据流检查到节气门信号第62组第3区数据缺失,不正常(图3)。

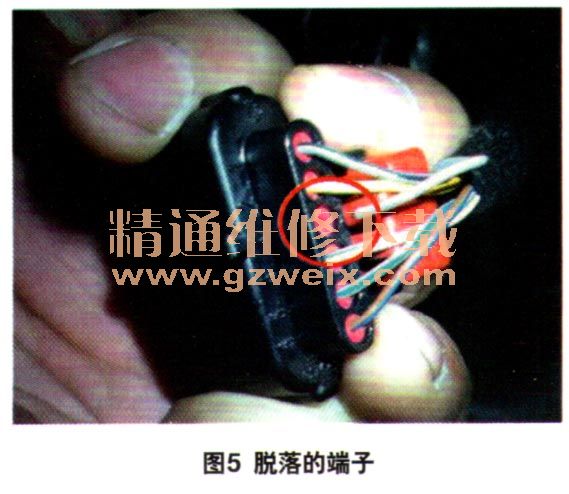

阅读电路图分析故障(图4),判断故障点为加速踏板到发动机控制单元之间电路故障。于是对线束进行检查,断开加速踏板插接器,用万用表测量加速踏板到发动机控制单元之间的线束,发现加速踏板插接器T6h/3端子到J623插接器的T94/78端子之间不导通。用手拉扯插接器,T6h/3端子从线束插接器中脱落(图5)。据此判断加速踏板线束插接器中的端子接触不良,发动机控制单元无法接收加速踏板信号,导致故障灯偶发点亮故障。
故障排除:将线束焊接修复,故障排除。
回顾总结:加速踏板的设计原理可以理解为一个滑动变阻器,滑动变阻器滑动会导致控制单元内部监测点电压变化。发动机控制单元通过监测点电压变化来识别加速踏板的位置,发动机采用冗余设计有2个加速踏板位置传感器,即使一个出现了故障,另一个仍可以使用,但系统会存储故障记录。
深入掌握原理,并有效运用于实际维修,学会使用测量值等各种排除故障的方法,综合分析,才能取到事半功倍效果。
