一辆装备CSS发动机的2013年全新大众高尔夫轿车。用户反映:该车起停功能无法使用。

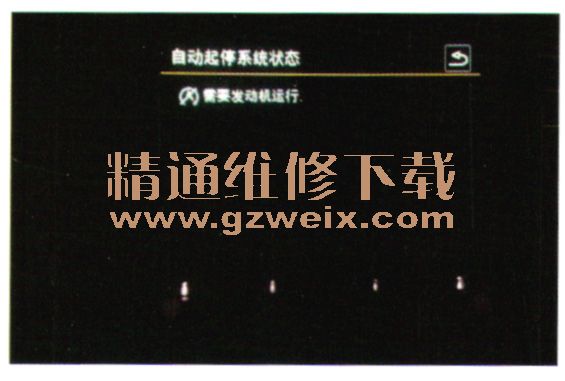

检查分析:维修人员首先进行试车,起动发动机后满足起停条件,仪表显示屏自动起停系统状态显示“需要发动机运行”(图1),反复起动发动机,一直显示“需要发动机运行”,起停功能失效。
首先了解一下全新高尔夫起停功能操作关闭和起动条件。
(1)关闭条件
①车辆停住(车速=0 km/h)。
②发动机转速低于1 200 r/min。
③冷却液温度在25~100℃。
④制动真空压力高于55 kPa。
⑤蓄电池能够提供发动机再次起动所需要的电能(最小15 Ah和60%的充电量)且蓄电池温度在-1~55℃。
⑥乘员对空调温度要求不是太高,出风口的目标温度和实际温度之差在8℃以下。
(2)起动条件
①驾驶员系好安全带。
②发动机舱盖关闭。
③驾驶舱车门关闭。
④已踩下离合器踏板(手动变速器)且换挡杆处于空挡位置。
⑤已松开制动踏板(双离合器变速器)。

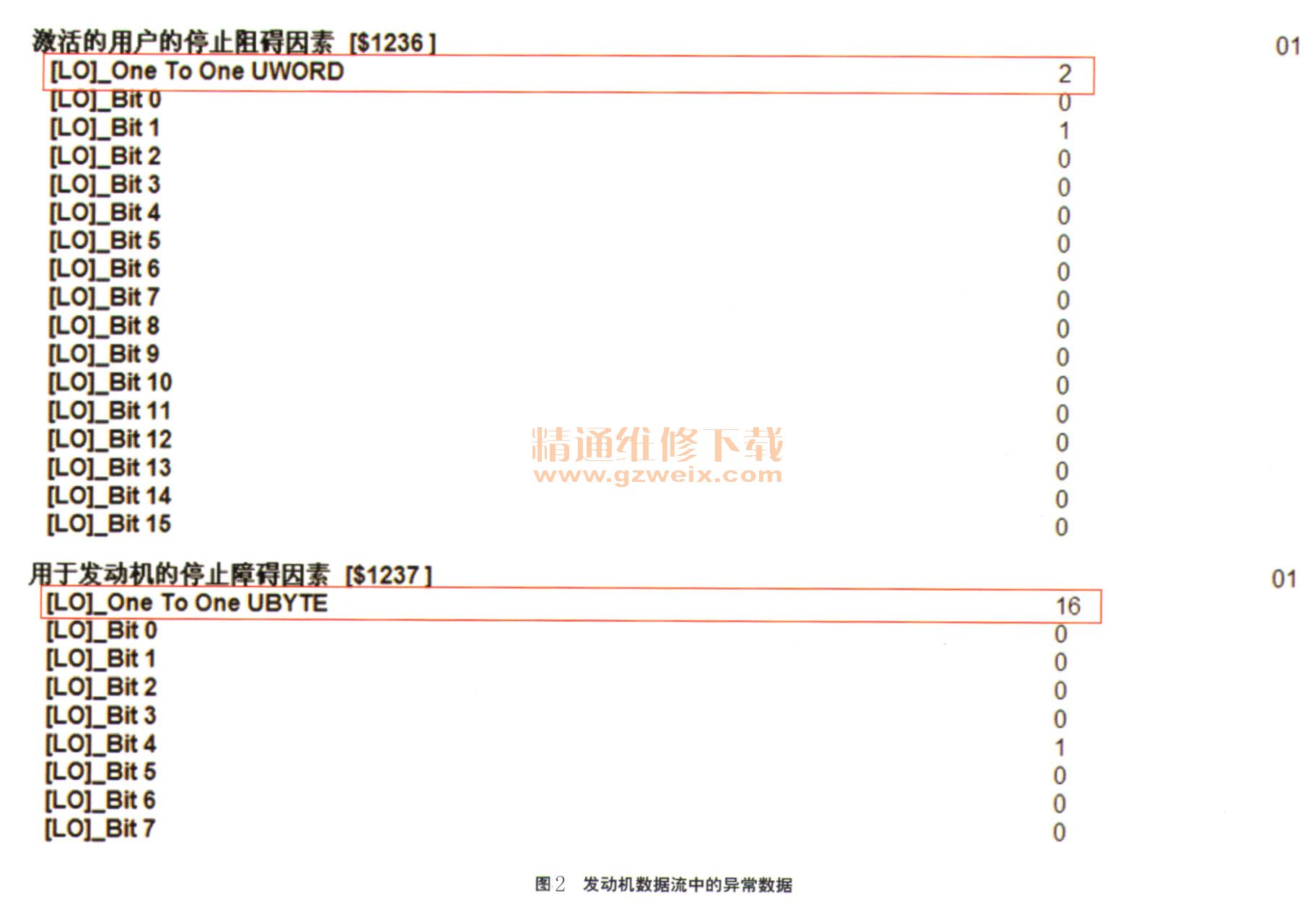

此车均符合上述功能要求,但导航一直显示“需要发动机运行”,实际发动机处于怠速运转状态。使用故障诊断仪检查车辆系统,无故障记忆,检查发动机数据流,发现以下异常情况(图2)。
①激活的用户的停止阻碍因素第1项数值为2,正常车为0。
②用于发动机的停止障碍因素第1项数值为16,正常车为0。
维修人员查询资料,没有找到上述数值具体含义,于是替换发动机控制单元。匹配后起停功能依然无法使用,维修工作陷入僵局。而后分别更换发电机、蓄电池、J533和J519控制单元,起停功能仍然不能使用。
故障排除:查阅典型维修案例,根据查询结果,对节气门进行清洗匹配,起停功能恢复正常。
