一辆行驶里程约5.4万km的2010年大众迈腾轿车。车主反映:该车两个后门升降器均失效。
故障诊断:该故障车两个后门升降器失效,用司机侧开关和后门开关都不能控制,初步判断应该不是开关故障。用电脑检测两个前车门的控制单元故障提示:两后车门升降器马达电路电器故障,两后车门控制单元均无通讯(图1、2、3),无法进行执行元件诊断,此车后车门控制单元与升降器电机集成为一体。
迈腾车的升降器系统分别由左右前车门控制单元控制,司机车门控制单元由一条Lin线与左后车门通讯;右前车门同样由一条Lin线与右后车门控制单元通讯。
若两后车门控制单元无通讯,其可能的故障原因有:通讯线束两侧车门Lin线同时断路或短路;两侧控制单元同时损坏;后门控制单元无供电或无负极接地。

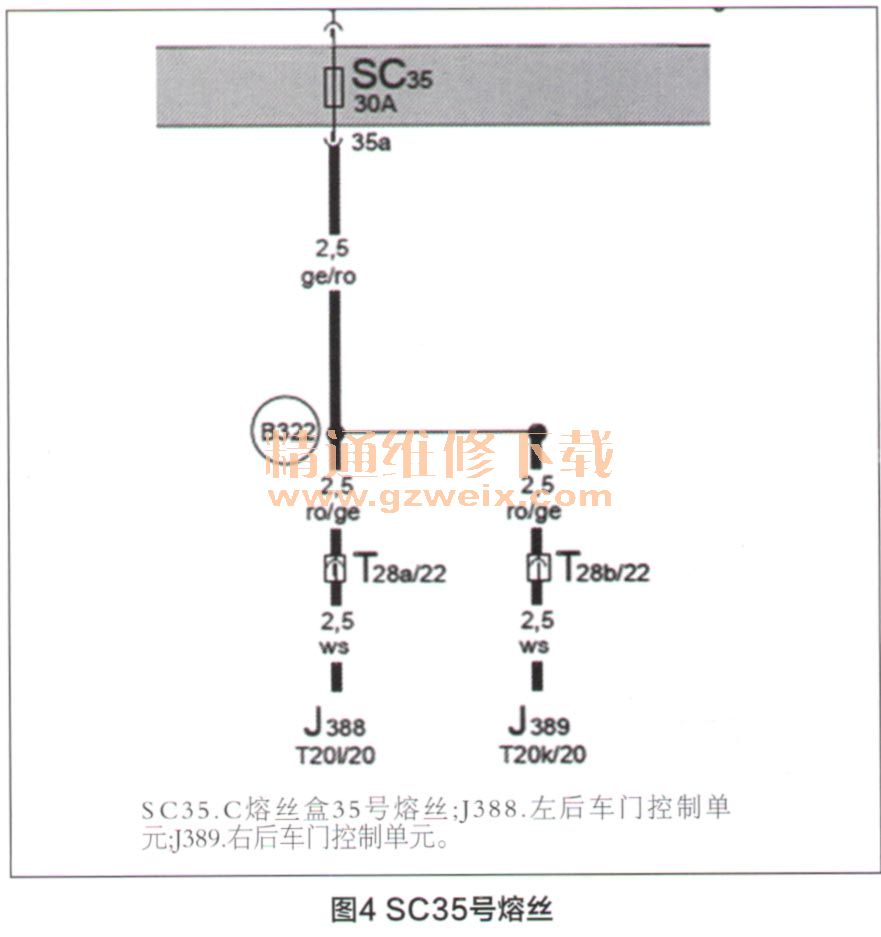

查看电路图(图4),发现两后升降器均为SC35号熔丝供电,如果SC35熔丝熔断或其相邻插脚线束故障,均会造成两后升降器同时无通讯故障,此处为造成两后升降器同时无通讯故障的共同点。
检查SC35熔丝发现已经熔断,虽然两后升降器同时无通讯的故障原因找到了,但不能直接插上熔丝了事,接下来还要继续查找导致此熔丝熔断的真正原因。造成SC35熔丝熔断的可能原因有:两个后升降器相应的正极线短路;用电器即两后升降器电阻值过低(电流过大)。
首先检查两后门门轴处线束(因此处线束经常弯折容易折断,故障率较高),经查无明显破损,插头连接良好。更换上新的熔丝,升降器恢复正常,不再熔断,就交车了,但用户取走车几天后发现熔丝再次熔断。
