一辆行驶里程约8万km的2013款一汽大众速腾轿车。车主反映:该车空调制冷性能不佳。
故障诊断:接车后,首先试车验证故障现象。接通点火开关,启动发动机,打开空调AC开关,空调出风口略有冷风吹出。该车的空调系统并非完全不制冷,只是在空调运转较长时间后才开始制冷,且制冷效果极差。持续对空调出风口温度进行监测,数字温度计显示出风口温度为11.9℃。空调运行一段时间后,发现空调出风口逐渐吹出自然风,同时压缩机出现异响,且异响随着发动机转速的升高而越来越明显,关闭空调AC开关后,异响立刻消失。

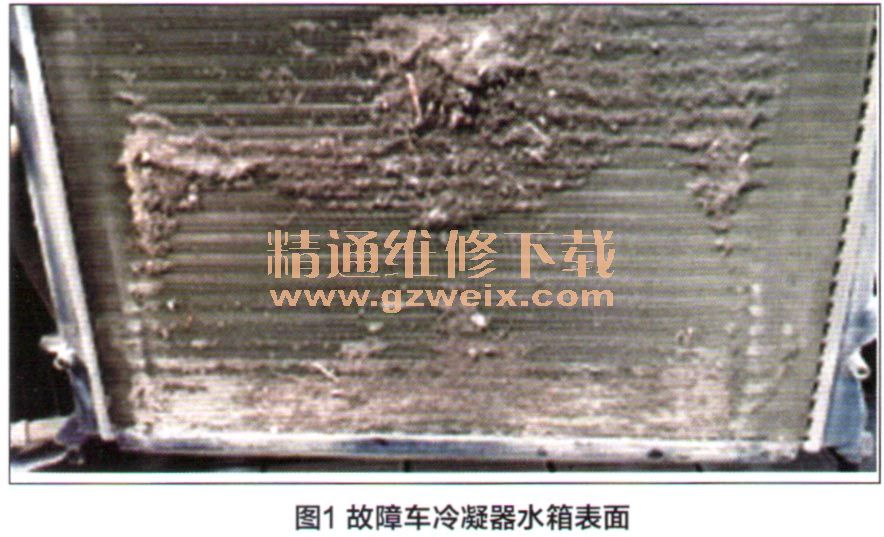

用压力表,对空调管路进行压力检测,发现高压侧压力为980kPa、低压侧压力为300kPa。很明显,空调系统工作压力不正常。用检测仪检测占空比信号为85%,空调压缩机调节阀电流为0.80A,信号控制未发现异常。检查冷凝器水箱,发现其表面脏物较多(图1)。
用冷冻油专用的检测棉对空调管路系统中的冷冻油质量、数量进行检测,发现冷冻油已经发黑、酸化,且油量严重亏损。据此,可初步判断是由于冷冻油严重变质、且油量不足导致压缩机润滑不良,从而引发压缩机异响。压缩机存在轻微磨损工作效率下降、冷凝器水箱、蒸发箱表面脏污等,引起空调制冷性能效果差。
根据以上检测、分析和判断,维修人员对该车的空调系统制定了下述维修方案:
清洗整个空调系统,加注新的冷冻油、制冷剂;
清洁冷凝器水箱表面的污物;
清洗蒸发箱表面污物,并更换空调滤芯。
在车主签字确认该维修方案后,维修人员按照空调维修标准施工作业工艺逐项进行施工。在进行空调管路清洗时发现,故障车内旧的冷冻油颜色深黑、浑浊,回收的旧冷冻油量为80mL左右、制冷剂为4508左右。
完成空调管路清洗后,维修人员又严格按照维修手册要求,给故障车加注7 525±25g制冷剂、130±10mL冷冻油。完成定量加注新的制冷剂、冷冻油后,启动发动机,打开空调进行性能测试,高压侧压力为1 400kPa、低压侧压力为200kPa、出风口温度为4.1℃,占空比信号为90%,空调压缩机调节阀电流为0.85A。各项参数正常,且空调系统运行正常。
但是,正常运行大概5min左右,压缩机部位再次出现异响,且异响的声音由小变大逐渐变大,甚至比维修前的声音还要大,但关掉AC开关异响立刻消失。维修人员只好先关掉空调,并进行技术分析。
重新加注制冷剂和冷冻油后,空调系统各项参数均恢复正常,而异响不但没有消失,反而声音更大。由此可以判断,空调压缩机出现了机械故障或润滑不良。
