一辆装备CFBA缸内直喷发动机及DSG7速变速器的2012年大众高尔夫A6轿车。用户反映：该车空调开启后，一会就会自动切断。
    检查分析：维修人员连接故障诊断仪VAS6150对08一空调控制单元进行检查，发现存储了1个故障码：B10ACF0—制冷剂压力超出上限，主动／静态。
    根据故障码内容，检查空调控制单元数据流，发现08一空调控制单元内压力显示3.06 MPa（30.6 bar）。检查发动机控制单元第137组数据流如下。
    第一区：空调开关信号显示高挡（表示空调开关已开启）。
    第二区：空调压缩机切断。
    第三区：空调系统压力3.00 MPa（30 bar）。
    第四区：散热风扇占空比99.6%。

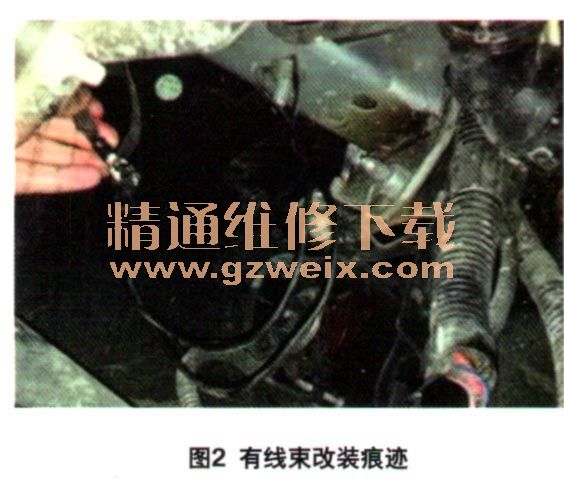

    基于上述数据流，维修人员首先检查散热电子风扇，发现风扇偶发性停止转动，此故障导致空调压力升高及压缩机偶发性切断故障。查阅电路图（图1），检查风扇电源及搭铁线路，发现风扇插头T4x/4端子搭铁不正常。根据电路图找到电子风扇搭铁点为左前纵梁上搭铁点642，但检查车辆并未发现T4x/4和搭铁点642之间的搭铁线。询问用户了解到，车辆前部发生过碰撞事故且未在4S店维修。于是举升车辆，检查左侧纵梁下部，发现有线束改装痕迹（图2）。将此线束拆开检查，判断此线束即为T4x/4和搭铁点642之间的搭铁线，进一步测量确定此线束存在接触不良。



    故障排除：修复接触不良的线束，故障排除。

相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0
