大众速腾轿车怠速抖动故障诊断与排除
来源:汽车与驾驶维修  作者:佚名  2018-07-04 08:16:28



    一辆行驶里程约8万km、配备1.8TSI发动机人2010年大众速腾轿车。用户反映:该车发动机存在怠速不稳的现象。
    检查分析:笔者接车后首先验证故障现象,该车发动机确实存在怠速抖动的情况。用VAS6150诊断仪检测发动机电控系统及其他电控系统,均无故障码存储(图1)。

    读取发动机电控系统15、16组数据流,4个气缸均有偶发失火现象。检查点火线圈、火花塞及控制线路,均正常。连接燃油压力表,测量低压燃油泵供油压力约为400 kPa。读取发动机电控系统数据流106组1区,高压燃油系统的压力值在怠速时为4.9 M Pa、在加速时为10.1 MPa。燃油系统高低压压力均正常。
    当发动机冷却液温度达到90℃时,连接诊断仪读取发动机电控系统2组3区数据流,喷油脉宽为2.77 ms。拆下喷油器检查喷油量和雾化情况,均正常,说明喷油器及控制线路正常。检查气缸压力,各缸均在1.0~1.1 M Pa之间,正常。检查进气系统,无漏气。检查发动机配气及点火正时,均正常。
    经过上述检查,排除了空燃比、点火、正时及气缸压力等方面的故障原因。至此,笔者分析故障应该不在发动机部分,因此决定路试检查。通过进一步检查发现,当发动机怠速抖动时,稍踩加速踏板使发动机转速从680 r/min提升到800 r/min时,发动机会立刻变得平稳。行驶过程中,车辆在60 km/h左右加速时有“呼噜、呼噜”的声音。发动机熄火时,有时还能听见离合器部位发出“毗啦”声。通过以上这些现象,基本可以确定是离合器或飞轮存在故障。
    该车配备了双质量飞轮,拆下双质量飞轮后,发现初级飞轮和次级飞轮存在卡滞(图2),而正常情况下初级飞轮和次级飞轮是可以相对旋转一定角度的。

    故障排除:更换双质量飞轮后试车,发动机怠速运行平稳,故障排除。

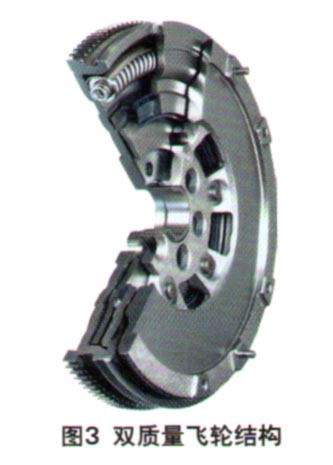

    回顾总结:所谓双质量飞轮,就是将原来的一个飞轮分成两个部分,一部分连接在发动机曲轴上,用于启动和传递发动机的扭矩,这一部分称为初级质量。另一部分则放置在变速器一侧,用于提高变速器的转动惯量,这一部分称为次级质量。两部分飞轮之间有一个环型的油腔,在腔内装有弹簧减振器,由弹簧减振器将两部分飞轮连接为一个整体(图3)。

    经询问车主得知,该车曾更换过离合器。笔者分析造成此车故障的原因可能有2点:一是修理工在拆装离合器时使飞轮受到了过大外力,导致双质量飞轮损坏;二是车辆可能涉水行驶,水进入了双质量飞轮腔内,内部的弹簧因进水而锈蚀,造成卡滞。
