大众迈腾更换正时链条张紧器后发动机故障灯亮
来源:本站整理  作者:佚名  2018-11-29 08:39:13

    一辆行驶里程约14万km、搭载BYJ发动机的2009年大众迈腾1.8TSI轿车。该车更换正时链条张紧器后发动机故障灯亮

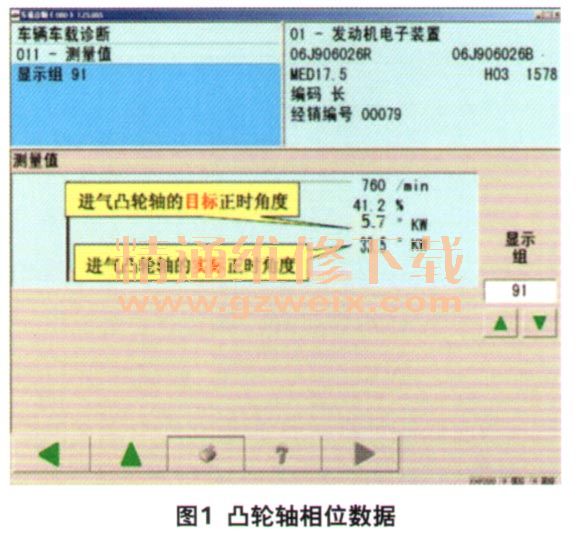

    检查分析:维修人员检测发动机控制单元,发现故障码“P0341—凸轮轴位置传感器信号不可信”。发动机怠速运转时观察数据流,发现进气凸轮轴的实际相位与其目标值相差甚远(图1)。

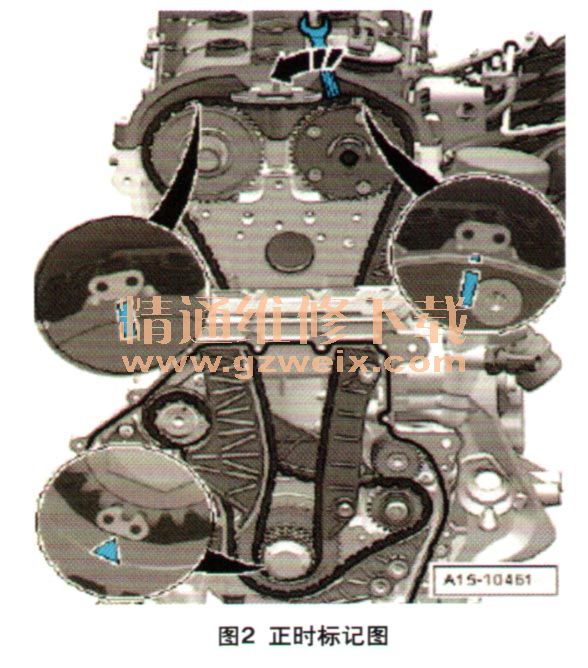

    拆卸时规盖对照正时图(图2)检查,发现所有的标记都准确无误,可数据分明是说凸轮轴相位有错。这时只好拆开气门室盖检查,果然发现进排气凸轮轴的相位都是错的。分析认为,2个凸轮轴同时出现错位,问题应该出在曲轴上。

    拆下曲轴链轮检查,发现在曲轴和曲轴链轮上都有一个定位平面(图3),原来是安装时没有注意到这一点,定位面没有装到位。这样一来,尽管正时标记都对正了,但曲轴与凸轮轴之间的相位关系却是错的。

    故障排除:正确安装曲轴链轮,试车确认故障排除。

相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0

关键词:迈腾 曲轴链轮
