一辆装备CFBA发动机及7挡DSG变速器的2014年大众速腾轿车。用户反映：该车示宽灯不亮及前照灯无故自行开启故障。

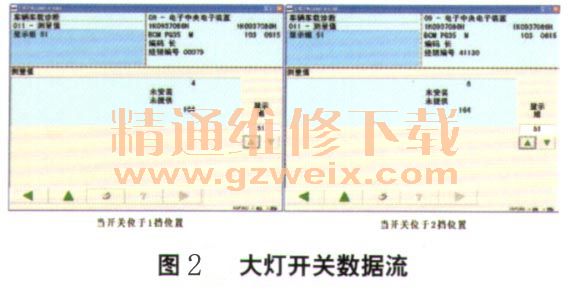

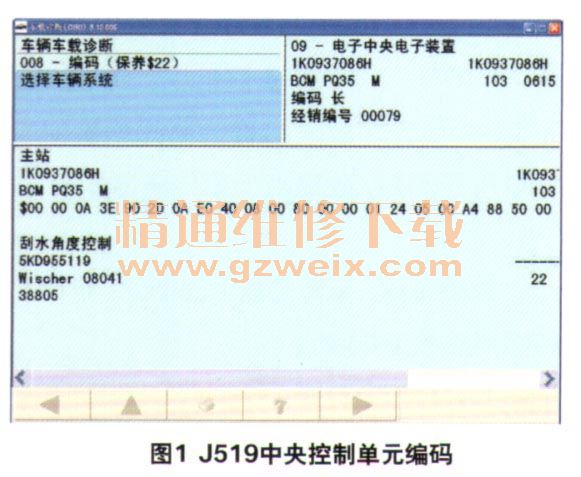

    检查分析：维修人员连接故障诊断仪检查各控制单元，无任何故障代码，检查前照灯也没有进入灯光应急模式。考虑到J519中央电控制单元错误编码可影响到灯光系统故障，于是检查J519中央控制单元编码，无异常（图1）。读取数据流，检查大灯开关数据流1挡和2挡相同（图2）。

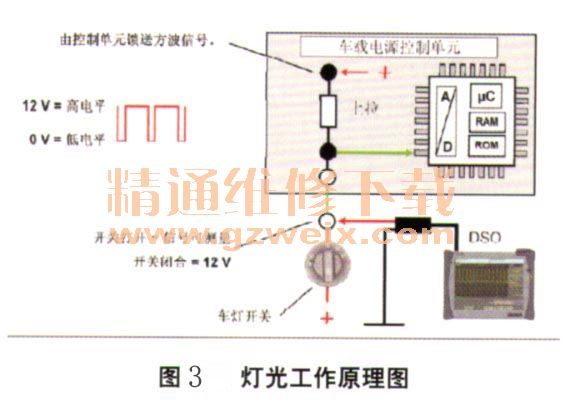

    根据灯光系统工作原理，J519中央电器控制单元接收车辆大灯开关不同状态信号，然后驱动相关灯光工作，灯光工作原理图如图3所示。

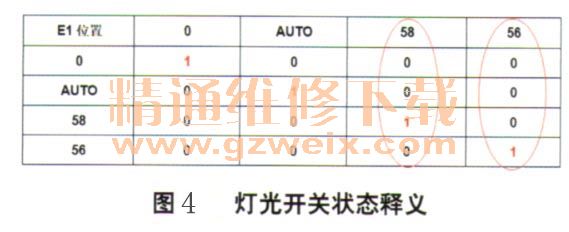

    基于大灯开关处于1挡和2挡位置时数据流数据状态相同，由此判断车灯开关E1状态信号不正常，导致车灯异常工作故障。依据灯光开关状态释义（图4），当示宽灯挡位58状态为0010时，示宽灯点亮，当前照灯挡位56状态为0001时，前照灯点亮。

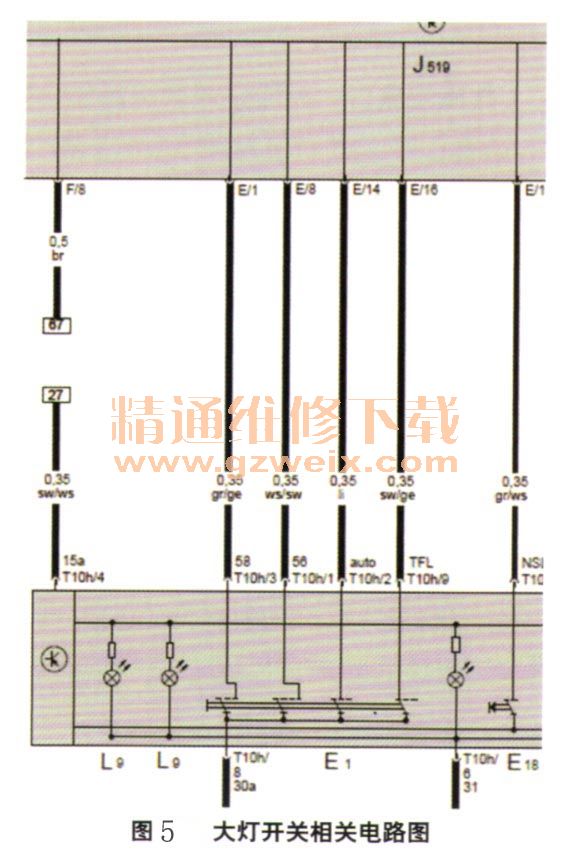

    查阅电路图（图5），测量大灯开关输出电压。当大灯开关处于1挡时，插接器T10h/3端子实测电压为0城正常值应为12V；插接器T10h/1端子实测电压为12 V、正常值应为0 V。由此判断该故障为开关内部58挡位对56挡位短路所致，且58挡位始终处于断路状态。

    故障排除：车灯开关E1内部58挡位对56挡位短路，导致车辆灯光系统异常工作，更换车灯开关E1，故障排除。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
