一辆行驶里程超21万km、搭载BYJ发动机的2009年大众迈腾1.8TSI轿车。用户反映：该车制动液液位报警。

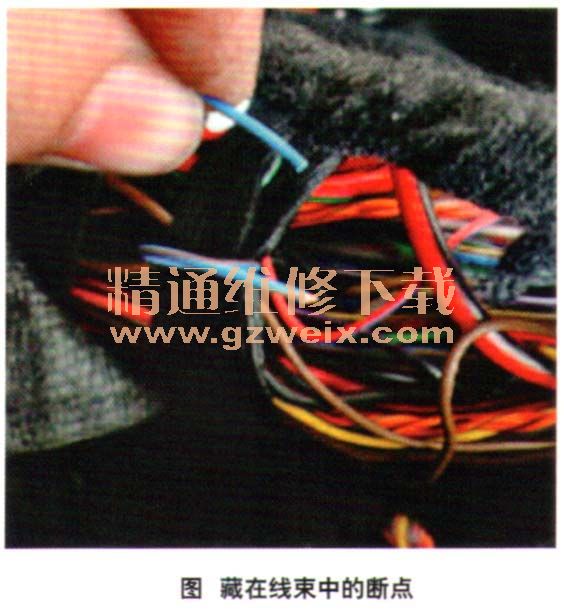

    检查分析：维修人员检查制动液储液罐，发现液位正常。观察液位传感器，确认其是舌簧开关式传感器。将传感器插接器线束侧的T2a/1号端子与T2a/2号端子跨接，报警没有消除。对照电路图检查，发现T2a/1号端子没有12V电压，异常。将仪表拆下，测量插接器T32c/26号端子，电源输出正常，说明是T32c/26号端子与T2a/1号端子之间存在断路。经过仔细检查，在仪表后的线束中找到了断点（如图）。

    故障排除：修复线束，故障排除。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
