一辆装备1.8T缸内直喷发动机的2008年大众速腾轿车。用户反映:该车空调不制冷且出风口不出风。

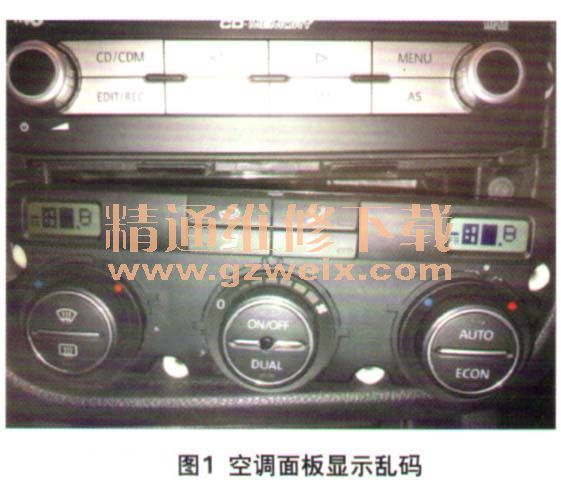

检查分析:维修人员对车辆进行故障确认,此车为全自动空调,开空调时空调面板显示乱码(图1)。用手触摸低压管路,发现并不凉,电子扇工作正常。读取空调控制单元,发现以下4个故障码存在:01087—未执行基本设置,无或错误的基本设置/匹配(静态);00538—基准电压未达到下限(静态);01273—新鲜空气鼓风机----V2对地短路(静态);00819—高压传感器G65断路/对地短路(静态)。

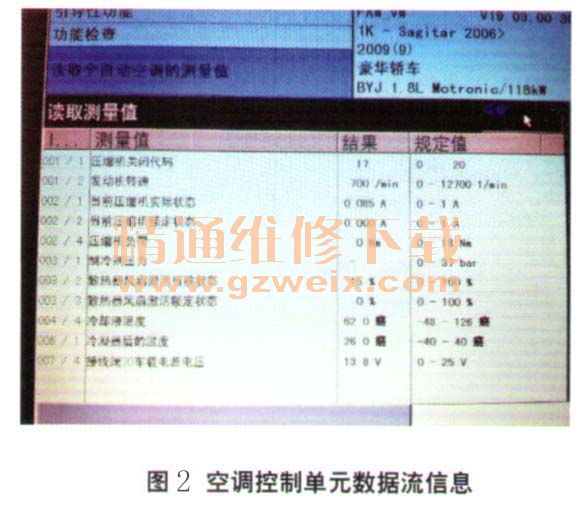

读取控制单元数据流发现,空调控制单元供电电压为13.8 V,正常(图2)。冷却液温度62℃,在正常范围内。空调压缩机实际电流为0.085A,而压缩机负荷为0 N·m,说明压缩机并没有工作。
检查压缩机关闭代码为17,查阅内部维修资料,其含义为压力传感器信号不稳或无信号。由于在数据流中没有显示制冷剂压力,所以使用空调压力表对管路系统制冷剂压力进行检查,制冷剂压力在正常范围内。
在制冷剂量正常情况下,出现“00819----009高压传感器G65断路/对地短路”故障码,分析故障原因为压力传感器损坏或线路问题。依据电路图检查发现,SC4熔丝已烧断,测量此输出线路对地断路。当拨下压力传感器G65插接器时,空调压力传感器突然有制冷剂喷出,说明压力传感器存在短路。
故障排除:更换空调压力传感器G65,重新加注制冷剂,清除故障码后试车,故障排除。
相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
