用户抱怨：
1、 空调吹风模式调节时，仪表出现异响；
2、 使用诊断仪读取 08-空调/暖风电子装置故障码，无故障码存储；
3、 通过如下方法确认故障：
1） 空调处于 1 档送风状态；

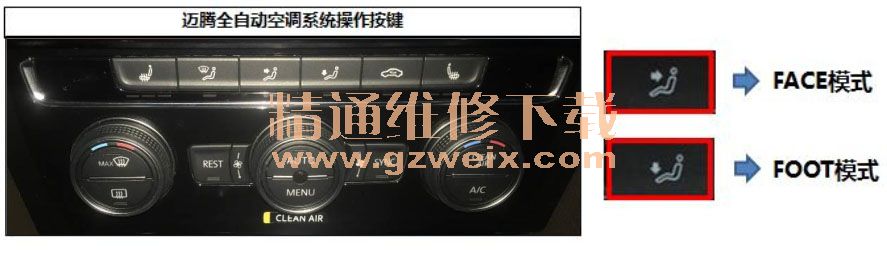

2） 调节模式 FACE 或 FOOT 模式按钮；

3） 根据下表判断：若 FOOT 模式关闭时， FACE 开闭出现摩擦异响（拉长音）； FACE 模式关闭时， FOOT 开闭无异响，则更换左侧模式调节机构。

技术背景：全自动空调左侧模式调节机构总成由于连杆部件配合问题，导致吹风模式调节时产生摩擦异响（拉长音）。

解决方案：
1. 按照维修手册《暖风、空调系统-87-空调装置-伺服电机-拆卸和安装气流分配风门伺服电机V428》，拆卸气流分配风门伺服电机 V428；

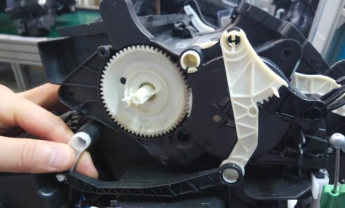

2. 按照如下方法拆卸左侧调节机构：
1） 拆卸螺钉： 将①~④位置螺钉逆时针依次拆卸；

2） 拆卸绿色拉引线： 向上按压引线使其与开口平齐，然后向外拔出引线；

3） 白色风门连杆拆卸： 手指向外轻轻拉拔连杆，调节装置部分拆卸完成；

4） 白色拉引线拆卸： 向右侧掰动白色卡爪，调节装置部分拆卸完成。

3. 按照如下方法安装左侧调节机构：
1） 黑色风门连杆组装： 将黑色连杆凹槽部与白色连杆凸起部对准后按压到底；

2） 白色风门连杆组装：将白色连杆与风门安装孔对准后顺畅插入（形状对不上无法插入），并按压到底；
