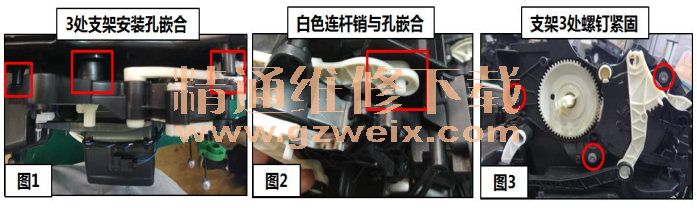

3） 调节装置组装固定：将支架安装孔与安装位置嵌合后按压到底（图 1），并调整白色连杆使销子嵌入到安装孔中（图 2），然后将支架 3 处紧固螺钉拧入锁紧（图 3）；
4） 伺服电机线束安装：将伺服电机线束嵌入到 2 处限位孔中（图 1）；
5） 白色拉引线组装：将引线部拉长（图 1），引线球部放入黑色连杆孔中，白色卡爪对准安装位置向左掰动嵌入（图 2）；
6） 绿色拉引线组装：将引线部拉长，引线球部放入黑色连杆孔中（图 1），绿色安装部对准限位嵌入后拧入螺钉（图 2）；
4. 按照维修手册《暖风、空调系统-87-空调装置-伺服电机-拆卸和安装气流分配风门伺服电机V428》，安装气流分配风门伺服电机 V428；
注意： 上述情况请勿更换空调总成。
