大众速腾轿车无法关闭近光灯检修
来源:本站整理  作者:佚名  2019-09-05 10:41:04

     一辆装备BWH发动机的2008年大众速腾轿车。用户反映:该车无法关闭近光灯。

    检查分析:维修人员接车后进行试车,确认故障与用户描述的一致。连接诊断仪6150读取车辆故障码,发现有“01800—灯开关-E1不可信信号,静态”的故障码存在。更换车灯开关后,故障依旧存在。用引导性功能读取数据流,当车灯开关在关闭位置时,第23组1区显示“不可靠”,而正常数据流应显示为1。
    查阅相关电路图后,用VAS5051 B诊断仪对车灯开关E1到中央电器控制单元(J519)之间的线路进行检测。当车灯开关E1在关闭位置时,对车灯开关E1的T10h/9号端子进行测量,电压显示为12V,说明车灯开关内TFL触点正常(图1)。检查车灯开关E1的T10h/8号端子的SC13熔丝,供电正常。

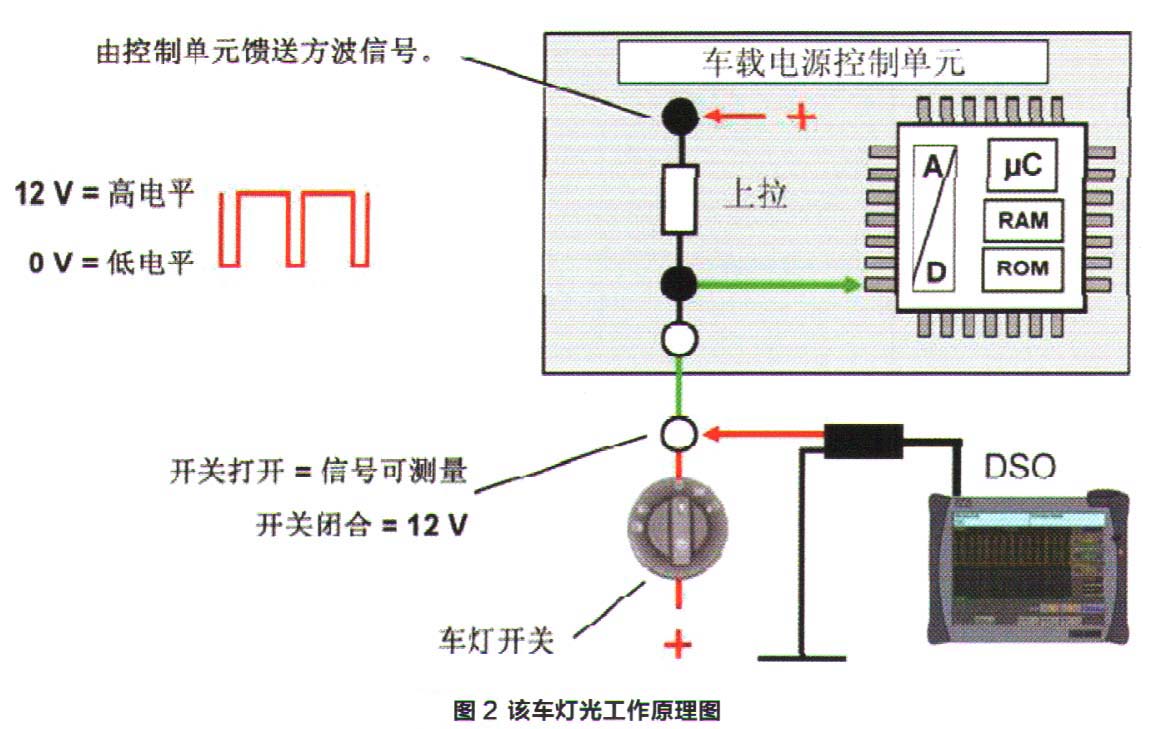

    为了快速准确地找到故障点,维修人员先对该车的灯光工作原理进行了了解(图2)。当车灯开关E1在关闭状态时,控制单元馈送方波信号后,再由内部的控制器检测。如果控制器能够检测到方波信号,表示开关E1的TFL触点或线路是断开的。当开关E1的TFL触点闭合时线路导通,则车载网络电压会覆盖方波信号,控制器识别到车载网络电压信号后,判断开关E1的TFL触点是闭合的。
    了解上述原理后,对J519的E/16号端子进行测量,测量结果为12V方波信号。由此说明J519内部能馈送方波信号,J519工作正常。由此判断E/16号端子到车灯开关的T10h/9号端子之间的导线断路。维修人员剥开前照灯线束进行检查,发现线路为断路,这就是导致故障出现的原因。
    故障排除:对前照灯线束重新进行修复后试车,故障排除。
