大众高尔夫GTI开空调鼓风机不转检修
来源:本站整理  作者:佚名  2019-11-24 09:08:46

    一辆行驶里程 约6万km、装备自动空调的2017年大众高尔夫GTI轿车。用户反映:该车开空调后没有风从出风口吹出(即鼓风机不工作)。

    故障诊断:首先确认故障现象,开启空调后,空调控制面板的指示灯可以正常点亮,但鼓风机不工作。使用专用诊断仪VAS6150B检查,发现在08空调/暖风电子装置控制单元中有故障存储:U103000本地数据总线,电气故障(如图1所示);故障码不能清除。
    对于此故障的维修,首先要清楚该车型空调系统鼓风机的控制原理:驾驶员操作空调面板,空调暖风电子装置控制单元J255确认接收到开启空调信号后,通过LIN总线控制鼓风机工作。思考此车型的LIN总线出现故障,会在诊断仪中生成相应的故障码后,一般多为本地数据总线故障。而此车型空调系统通过LIN总线连接的部件有:空调暖风电子装置控制单元J255、高压传感器G65、鼓风机控制单元J126(如图2所示)。
    接着维修人员根据故障码和该车型空调系统鼓风机控制相关的结构原理分析,可将故障范围锁定在:
      (1)LIN总线(可以通过示波器或万用表测量确定是否存在故障)。
      (2)空调暖风电子装置控制单元J255(可以备件替换方法确认,但根据故障码来看该部件出现问题的可能性较低)。
      (3)高压传感器G65(G65故障也可能会导致出现以上故障现象及生成上述故障码。可以断开插接器,观察故障码变化,确认是否为该部件本身故障)。
      (4)鼓风机控制单元J126 (J126故障也可能会导致出现以上故障现象及生成上述故障码。可以断开插接器,观察故障码变化,确认是否为该部件本身故障)。
    通过以上分析后,维修人员根据由简到繁的检查方法,首先断开高压传感器G65的插接器,观察故障码没有变化;继续断开鼓风机控制单动126的插接器,观察故障码也没有变化;此时可以排除是高压传感器G65、鼓风机控制单元J126本身故障。由于没有示波器不能通过波形进一步判断故障点,只能用万用表检查LIN总线是否有短路或断路现象。
    接着根据电路图(如图3所示)对LIN总线进行检查,关闭点火开关,断开蓄电池的负极,将空调暖风电子装置控制单元J255的插头T20c拔下,测量插脚T20c/16与搭铁之间的电阻,电阻值为15.9Ω(正常值为无穷大),此时说明LIN总线本身存在故障。根据电路图逐步进行检查,发现故障部位为车内的下部左侧连接位置TIUL有明显的进水现象,而插脚T17f/14(LIN总线连接插脚)就在该位置的插接器内。检查相关插接没有腐蚀痕迹,清洁该处水迹安装后,进行测量空调暖风电子装置控制单元J255的插脚T20c/16与接地之间的阻值为无穷大(说明LIN总线恢复了正常),恢复安装高压传感器G65、鼓风机控制单元J126、空调暖风电子装置控制单元J255的插接器后,清除故障码试验,故障码可以清除,鼓风机恢复正常运转,空调系统工作正常。

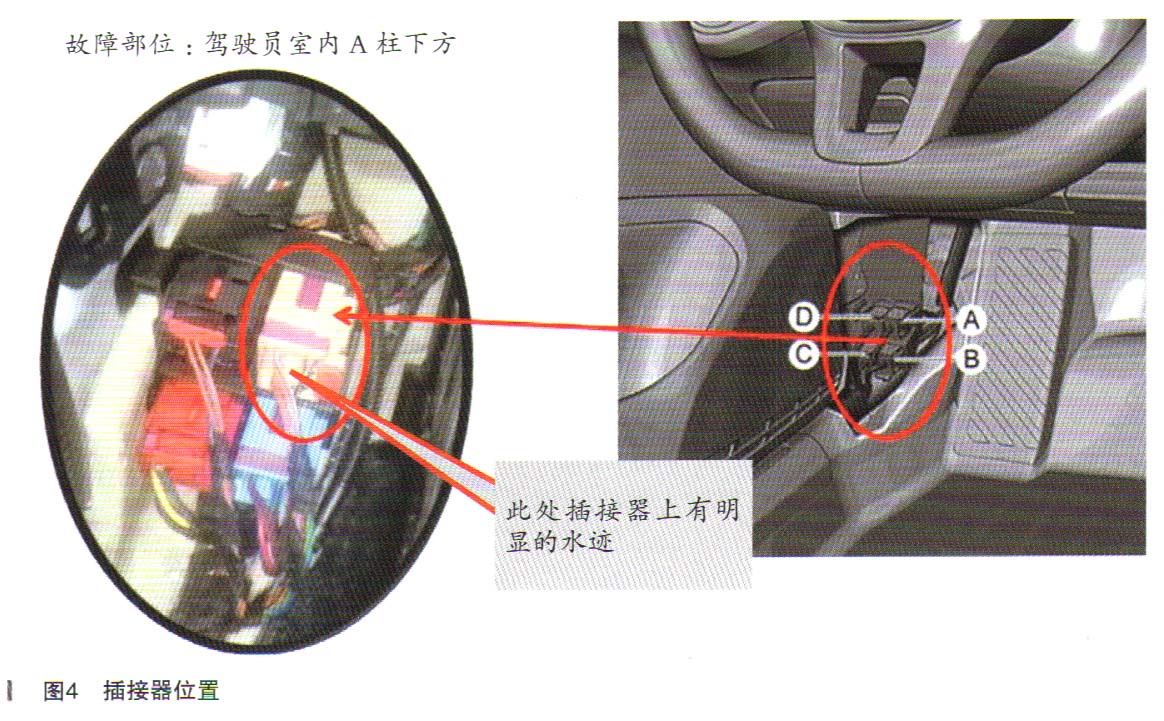

    维修人员思考故障点找到了,但为什么车内的下部左侧连接位置插接器(如图4所示位置)有明显的进水现象呢?通过进一步检查发现是天窗排水管损伤泄漏,下雨漏水进入了该位置,导致了此故障的发生。经过与用户沟通,了解到该车左侧车身发生过事故,在某维修厂进行了过事故维修,分析是此次事故维修时,维修操作不当导致的该排水管损伤。
    故障排除:清除故障部位水迹,更换天窗排水管。

    故障总结:为了以后遇到此车型空调系统相关故障,更准确快捷的诊断排除此类故障,维修人员进行了如下实验,如表所示。
