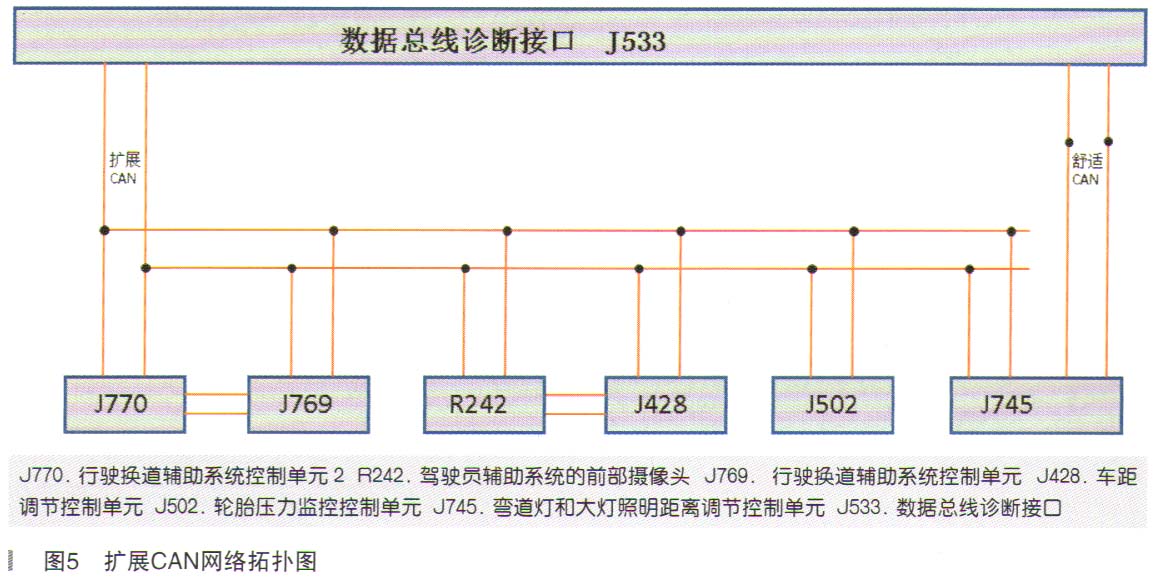

此时故障的排查陷入了僵局，维修技师找到笔者寻求技术支持。笔者首先了解了车辆的相关故障现象，并与维修技师一起进行故障分析，仪表提示“故障大灯随动AFS"，是因为4B多功能模块（即弯道灯和大灯照明距离调节控制单动745）中存储有CAN数据总线接收到了故障信息；A5驾驶员辅助系统前部传感器系统中存储有故障码：B200500记录无效。驾驶员辅助系统前部传感器系统R242与弯道灯和人灯照明距离调节控制单元J745有什么相关的联系呢？通过观察此车型的网络拓扑结构图（如图5所示），发现弯道灯和大灯照明距离调节控制单河745与驾驶员辅助系统前部传感器（即驾驶员前部辅助系统摄像机R242）均是连接在拓展CAN总线上。

    弯道灯和大灯照明距离调节控制单元J745通过拓展CAN总线接收到R242中有故障的信息，弯道灯和大灯照明距离调节控制单元J745中产生故障现象存储，大灯随动被限制，在仪表上显示“故障大灯随动AFS”。

    笔者分析“记录无效”故障，一般多为以下几种原因：

    1．控制单元编码问题（已在线编码，可以排除此问题）；

    2．软件配置不正常（已在线执行了软件配置，也可以排除此问题））；

    3．相关控制单元中的功能没有开通。

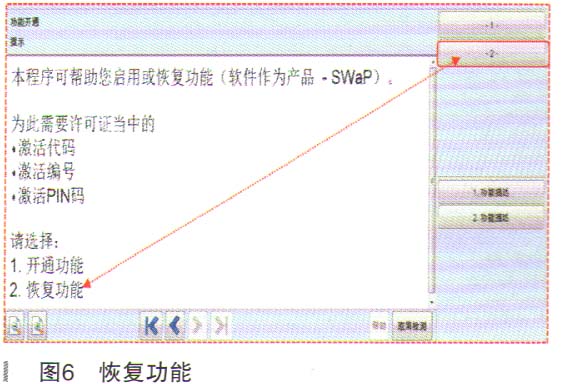

    数据总线诊断接口J533作为所有控制单元信息传递、处理的控制协调部件，是不是数据总线诊断接口J533中针对新更换的驾驶员前部辅助系统摄像机R242有某些相关信息传递功能未进行开通导致的呢？思考至此，笔者使用专用诊断仪VAS6150B中的特殊功能列表下的“功能开通”菜单，“恢复功能”19数据总线诊断接口J533，如图6所示；完成操作后，再次清除故障码，试验故障排除。

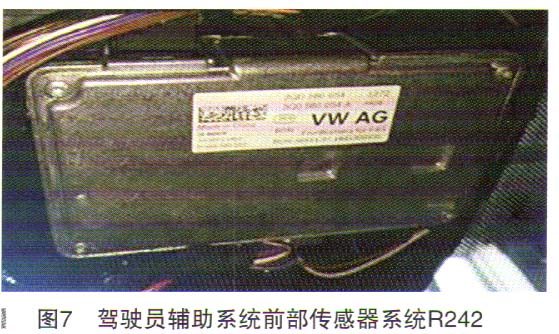

    故障排除：前风挡拆装粘胶处理，更换驾驶员辅助系统前部传感器系统R242（如图7所示）、软件配置、校准、恢复功能。

    故障总结：更换CC FB车型的驾驶员辅助系统前部传感器系统R242后，需要使用专用诊断仪VAS6150B进行一系列的匹配操作，如首先进行软件配置，配置过程中包含在线编码，之后进行校准（校准时还需要用到专用设备VAS6430 ）；最后对数据总线诊断接口J533进行功能开通（恢复功能）。
