（6）检查喷油器工作

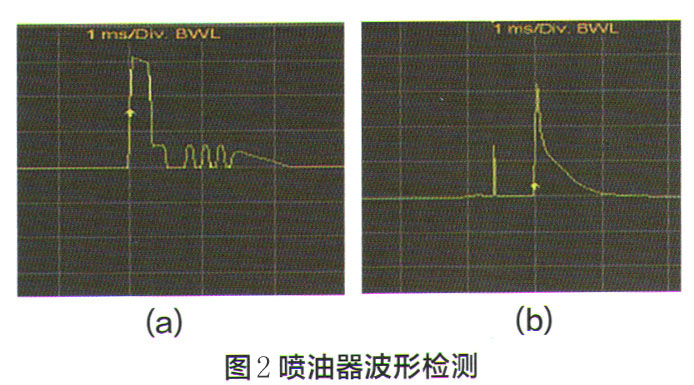

启动发动机时，用示波器测量喷油器控制端子对地波形，可以检测到1～3个周期的脉冲信号，之后就不再能检测到脉冲信号，在一个工作循环内，可以检测到两次脉冲，分别为图2（a）和图2（b）。
如果在发动机启动过程中喷油器不能持续喷油，说明发动机电控单元J623切断了燃油喷射，可能原因为：①点火系统故障，造成所有火花塞均不点火；②发动机电控单元J623自身故障。

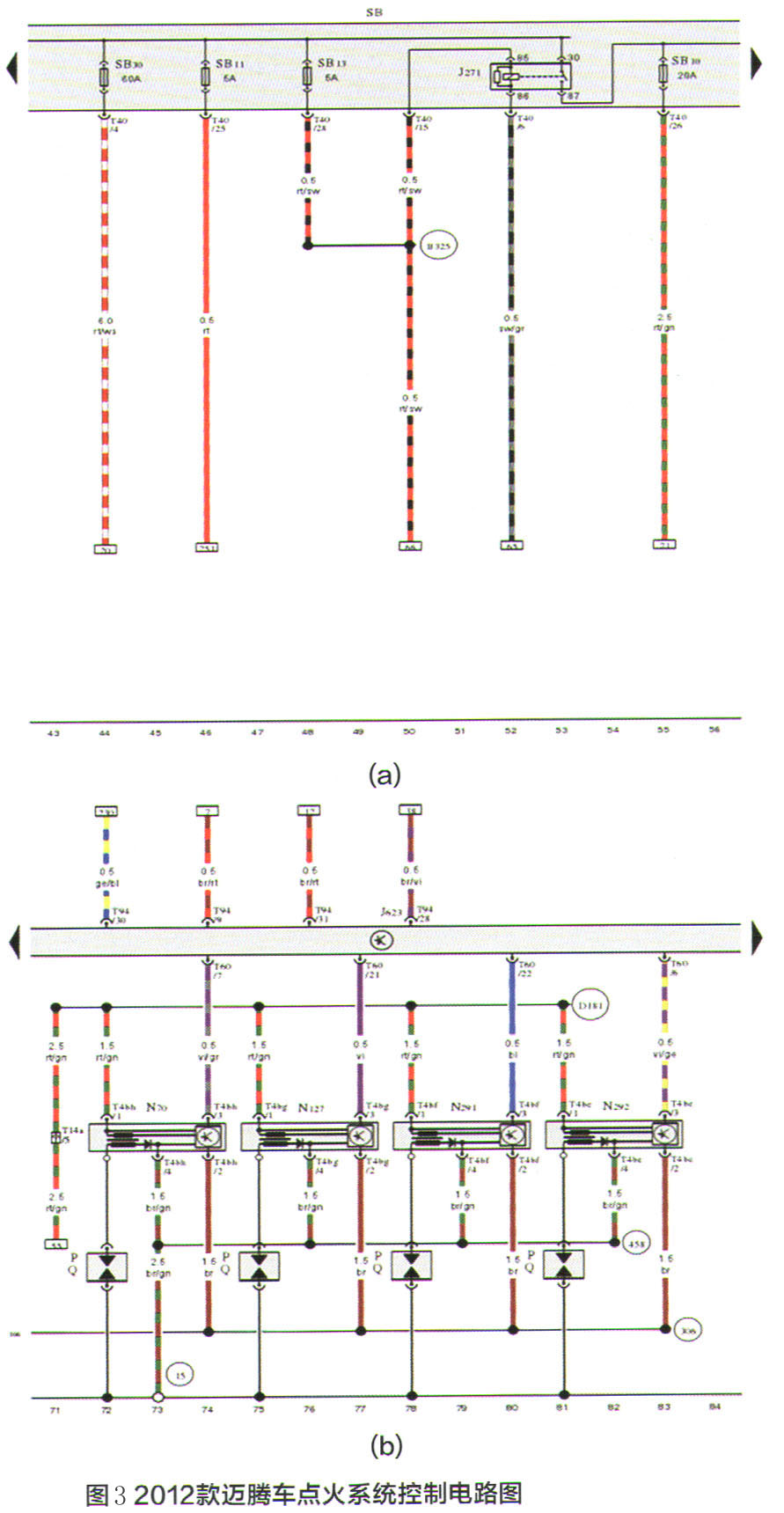

根据故障现象并结合图3所示为点火系统控制电路图，说明所有火花塞均未点火，根据故障发生的概率，说明故障可能在公共电源或搭铁，加之SB10熔丝给所有点火模块供电，且方便检测，因此可以从SB10熔丝性能开始检测。
