一辆行驶里程约4.5万km、搭载1.4T发动机的2015年大众速腾轿车。用户反映:该车仪表板中的安全带报警灯常亮。
检查分析:维修人员接车后检查,故障确实存在。安全带开关为常闭开关,系上安全带后断开,其电阻小于0.4Ω。座椅占位传感器为可变电阻,未坐人状态下电阻为5 000.0Ω左右,坐人状态下为400.0Ω左右。
驾驶员侧仅有安全带开关控制,点火开关打开后,无论是否有人坐在座椅上信号都接通,仪表板会出现报警灯。当安全带插入安全带开关后,信号断开,安全带报警灯熄灭。
乘客侧由安全带开关和座椅占位传感器串联控制。在驾驶员侧安全带插入状态下,乘客侧乘客坐下后,座椅占位传感器电阻变小,接通回路,安全带报警灯点亮。安全带插入开关后,信号断开,报警灯熄灭。
当前排驾驶员或乘客有1人或2人均未系安全带,且车速超过25 km/h时,仪表板蜂鸣器会发出报警声。先出现间隔的短报警提示音,声音提示6次仍未系好安全带,则发出间隔的长报警提示音。提示9次还未系好安全带,报警提示音关闭,总报警时长在90S左右。

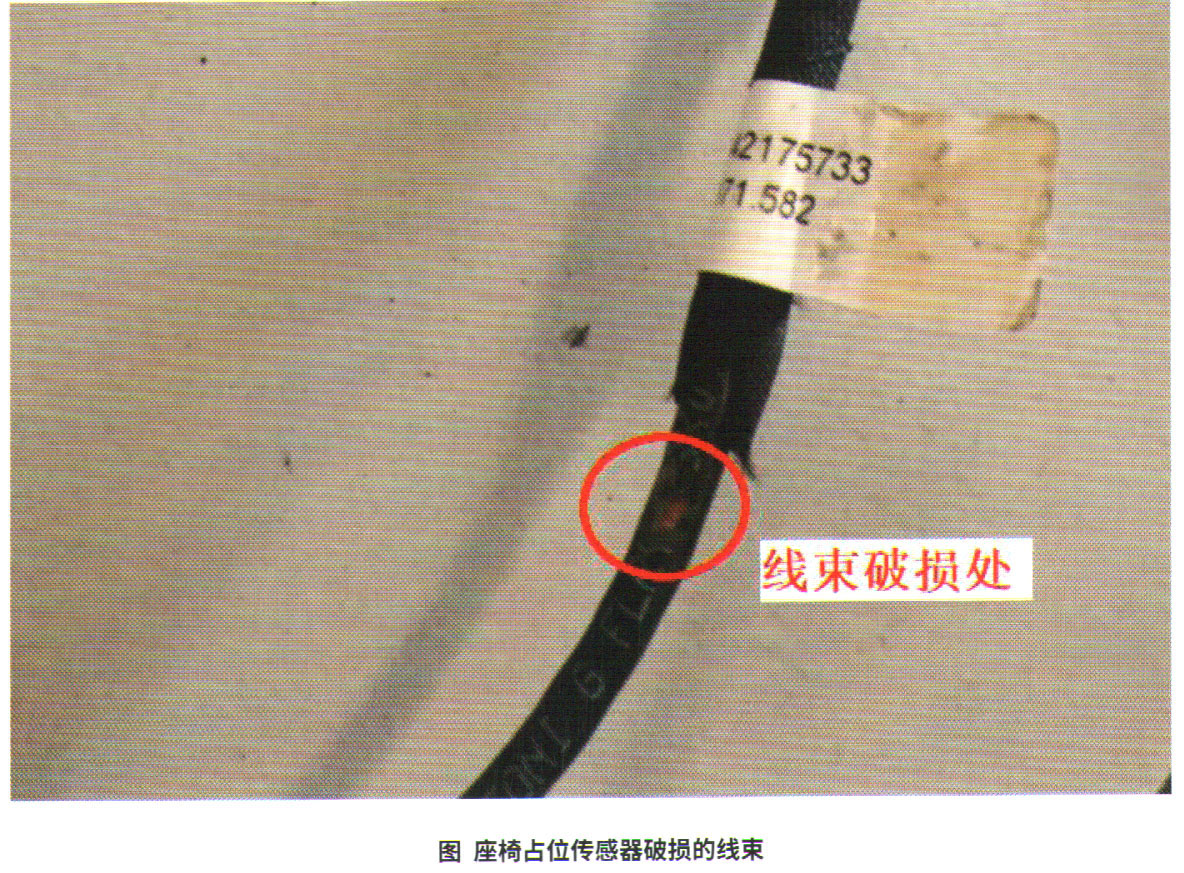

使用诊断仪检测车辆,系统中没有故障码。仔细检查,发现该车仪表板上安全带报警灯亮起,插入驾驶员侧安全带后依旧常亮,插入乘客侧安全带后报警灯熄灭,此时乘客侧并没有乘客或其他物品。于是拆下乘客侧座椅后检查相关线束,发现座椅占位传感器的1根线束有破损(图1) ,怀疑故障是由此线束破损后搭铁引起的。
故障排除:修复座椅占位传感器破损的线束,故障排除。
