一辆行驶里程约1.6万km、搭载2.0T发动机的2018年奥迪A6L e-tron混合动力轿车。用户反映:该车在行驶过程中仪表板上的发动机故障灯突然亮起。

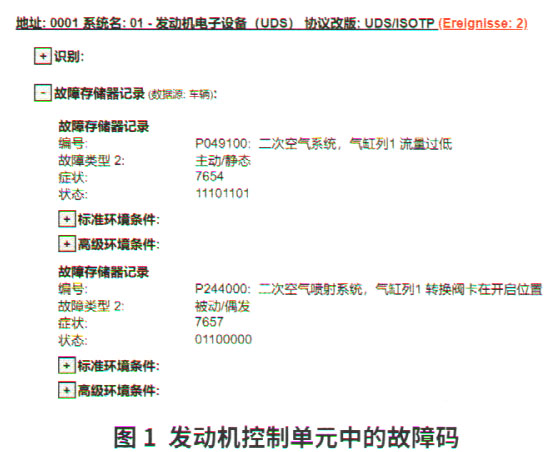

检查分析:维修人员接车后用诊断仪检测车辆,发动机控制单元储存有故障码(图1)。

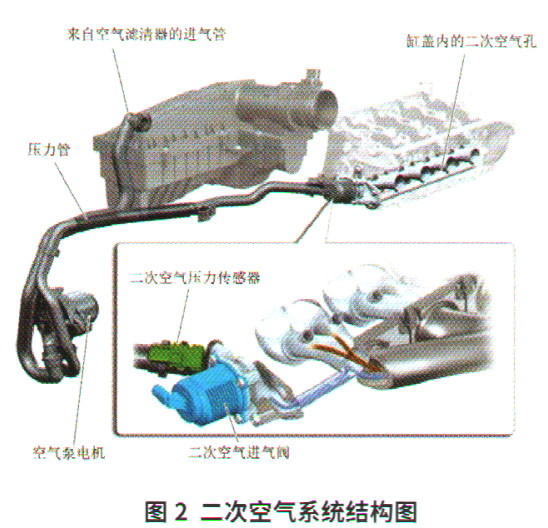

二次空气系统在发动机启动后向排气道内吹入过滤后的新鲜空气(图2),从而让三元催化器和
氧传感器迅速达到工作温度,减少尾气中的有害气体排放。二次空气系统在工作时能够迅速建立起压力,提供足够的空气量。
从图中可以看出,二次空气系统中空气泵电机布置在软管最低点的上方,这样避免了软管内产生的水聚集到空气泵电机内,减少了电机发生故障的概率。发动机冷启动后,管路中的压力比环境压力高出约16 kPa,高负荷时可以高出约20 kPa。缸盖内的排气道下方有一个纵向孔,空气从该孔处直接喷入排气道,参与反应后产生热量。

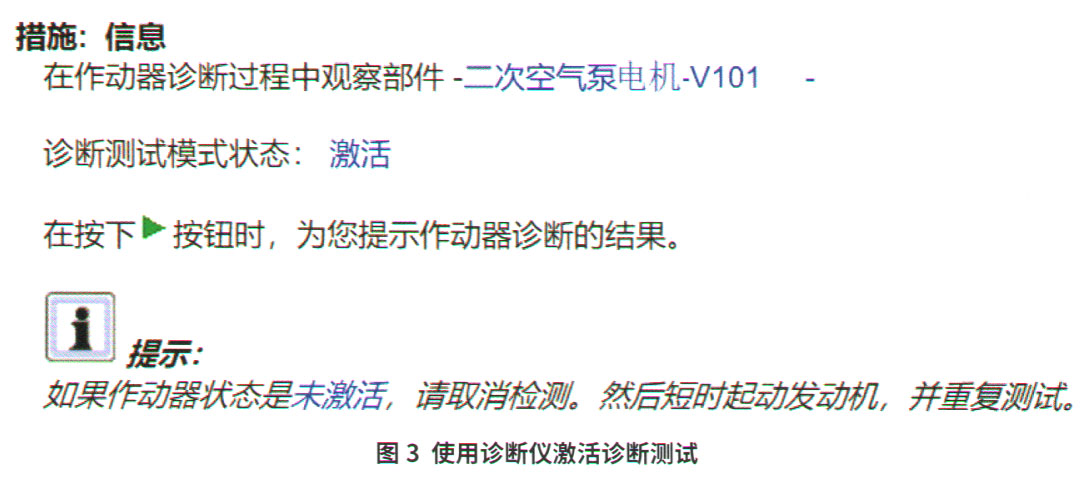

了解二次空气系统的工作原理,可以有效地帮助我们排除故障。在实际维修过程中,使用诊断测试是我们迅速找到故障点的方法。使用诊断仪激活诊断测试(图3),没有听到空气泵电机工作的声音,反复操作仍无反应。

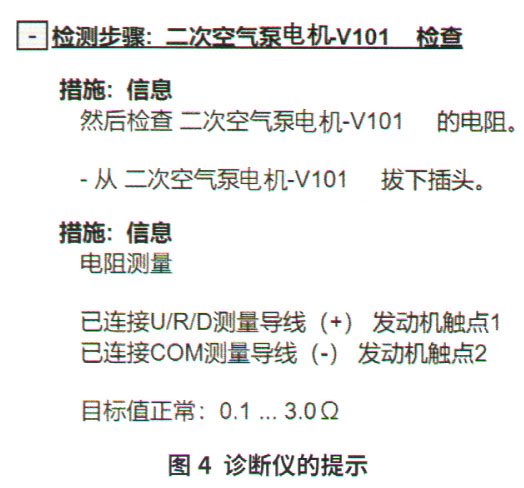

拔下空气泵电机的插接器,用诊断仪再次激活诊断测试,此时利用万用表测量插接器内的线路,正常。根据诊断仪的提示(图4),测量空气泵电机的电阻为22Ω,不在标准值内,由此可以判断空气泵电机存在故障。为了进一步验证故障,直接用
蓄电池给空气泵进行供电,空气泵仍没有工作。
故障排除:更换空气泵电机,故障排除。
回顾总结:本次维修中,令人奇怪的是为什么e-tron混合动力车型会装备二次空气系统?查询资料得知,该款发动机为了满足北美的高级超低排放车(SU LEV)标准,采取了一些改进措施,其中就包括二次空气系统。
