一辆行驶里程约4.3万km、搭载1.6L发动机和手动变速器的2014年大众速腾轿车。用户反映:该车以4挡行驶时, 换挡杆抖动。检查分析:维修人员接车后确认故障现象,与用户描述一致。遵循由简到繁的原则,首先检查换挡杆及拉线,均正常无干涉。检查底盘隔热板位置无异常,将隔热板及相邻附件拆除后试车,换挡杆抖动的故障依然存在。按照维修手册的要求,用专用工具T10027A对挡位进行调整,调整后试车,故障依旧。
根据以上检查,怀疑是变速器内部的3挡/4挡同步器异常。当变速器选入4挡行驶时,由于变速器内的传动齿轮又为斜齿,当发动机输出功率存在一定的波动或扭矩较大时,外力的作用使齿轮同步器机构产生一定的轴向移动,导致同步器齿套和换挡拨叉端面发生接触抖动。抖动通过换挡拨叉、换挡摆臂等部件被放大,最终传递到换挡杆手柄,影响驾驶员的驾车感受。

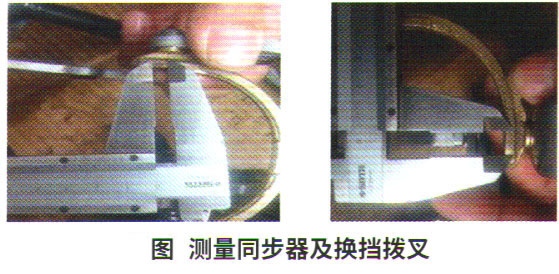

拆检变速器,检查各齿轮及轴承间隙未发现异常。检查3挡/4挡同步器、对应的换挡拨叉和4挡齿轮,并在同步器接合的自由状态下,对比4挡齿轮与同步器接合面和3挡齿轮与同步器的接合面。维修人员发现4挡的位置接合面较小(图1),换挡拨叉4挡位置与3挡侧对比也有明显磨损。根据检查结果,初步诊断为3挡/4挡同步器与4挡齿轮接合面积较小,车辆以4挡行驶时同步器齿套在外部负荷的作用下向外脱出导致窜动,造成换挡拨叉磨损及换挡杆抖动。
故障排除:根据故障现象及检查结果,更换3挡/4挡同步器及换挡拨叉。外出试车,换挡杆抖动消失,故障排除。
