摘要：手刹指示灯同一个指示灯有2种颜色（手刹制动时红色、autohold工作停车时绿色）
故障现象：客户表示手刹拉上后仪表上的红色指示灯不亮，无其他故障现象，仪表无故障灯报警，无故障中文提示。
故障诊断过程：
1、确认故障现象当停车拉上手刹后故障车仪表上没有任何指示灯点亮，对比了其他车有红色指示灯点亮，确认故障存在。
2、电器系统常规检查没有发现异常，检查驻车制动电机工作正常（有电机转动的声音）。驻车制动开关上的指示灯能够正常工作（拉上点亮／放下熄灭）。

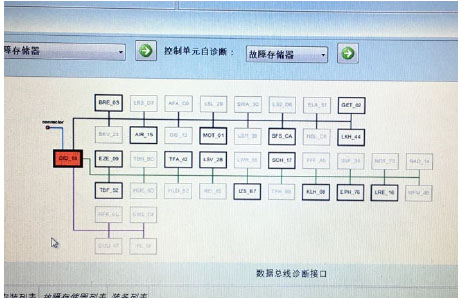

3、用6150检查各个系统均没有故障代码：
故障原因分析：

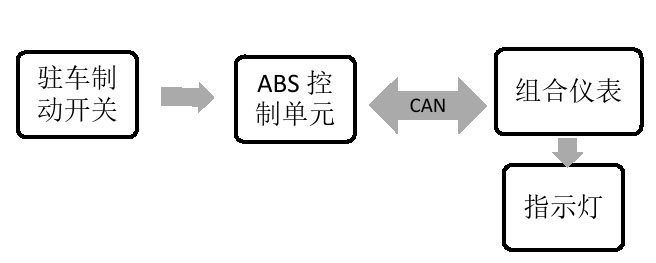

系统原理
根据故障现象及原理分析可能存在的原因：
1、手刹制动开关功能正常（可以排除手制动开关有故障）
2、
ABS内能够读取到手制动开关的数据且驻车制动电机能够正常工作，驻车制动开关到
ABS控制单元线路故障可以排除。
4、组合仪表软件或编码故障
6、组合仪表硬件原因
故障处理方法：
1、读取
ABS系统电动驻车制动器指示灯数握A日S系统能够接收到指示灯的信号，可以确定
ABS硬件没有故障。
2、读取组合仪表中驻车制动器状态数据：不能从数据反映出系统是否识别到驻车制动信号，无法确定仪表是否正常。
4、对组合仪表在线软件配置故障不能排除
5、对组合仪表指示灯做动作测试发现故障车辆测试时没有红色指示灯点亮只有绿色灯闪烁，对比了其他正常车指示灯会红色和绿色交替闪烁，判断为仪表内部红色发光二极管故障导致，需换组合仪表。
6、更换组合仪表并匹配试车故障排除。
案例点评及建议：
1．对于有故障码的车辆可以用检测计划按提示进行相关维修
2．对于没有故障码的故障，需要先了解工作原理，对于可能是控制单元系统软件和或配置原因导致，可以运用6150特殊功能中的在线软件配置对软件匹配并编码。
3．动作测试可以用来检查需要测试部件硬件和线路是否存在故障，如测试时功能正常则部件及线路没有问题不需要检查部件及线路，如测试时功能不正常则需要重点检查部件及线路。
