故障现象：行驶中偶发仪表显示无可用位置数据，但导航上位置数据正常，如图所示；





故障可能原因：1、控制单元接地不良2、控制单元内部故障3, MOST总线故障4. GPS天线故障

故障诊断过程：

    通过VAS6150诊断系统可以看出5F系统存在以下故障；1、 B105413: GPS天线断路2、U100000:数字音响系统光学数据总线3、B126CF0:导航系统导航系统数据库有故障

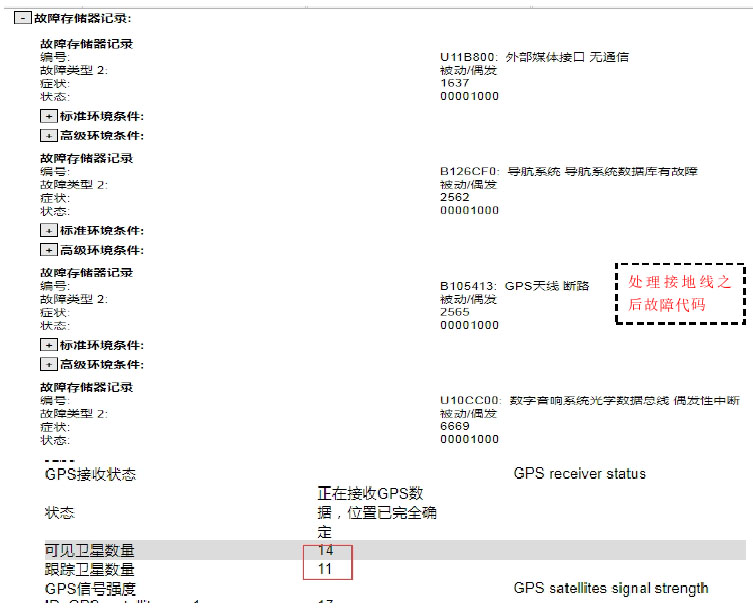

根据故障代码及现象首先考虑J794-MIB一组合仪表之间无信号传输，因为MOsT总线属于环形数据传输，若某处出现总线故障，则整个系统都会出现故障，则排除总线自身故障。此时检查系统接地点，发现接地存在未完全安装到位的现象，排除接地后试车，故障依旧但所显示故障代码有所改变。根据VAS6150检测计划进行分析诊断，最后VAS6150系统提示更换MIB主机。对换同车型主机后故障再次出现。根据故障码：GPS天线断路，分析可能是GPS天线断路引发故障，故将GPS天线断开模拟故障再现，仔细观察发现当MIB显示GPS卫星颗数为0，系统数据流中卫星也是0颗，此时AID仪表将会出现地图无显示故障，但MIB上地图依然会移动（和故障出现时的条件基本一致），怀疑GPS天线或者天线中间线束有故障，用加装外接普通GPS天线试车，试车二十公里故障现象未再现，客户车辆因为新车不愿拆装车顶内饰顶棚，故安装普通外置GPS天线在车内，客尸同意，跟踪客户两个月故障未再次出现。

故障原因分析：GPS天线断开后仪表不会显示实时定位数据

故障处理方法：更换GPS天线，处理线束

案例点评及建议：车辆同时存在多个故障代码，但是故障现象只有一个现象时，只有挨个进行排除，不可盲目换件。
