摘要：无法启动，仪表报警灯无显示。
故障现象：停车后打不燃火了。仪表无显示，打马达无反应。
故障诊断过程：
1．打开点火开关后发现故障和客户描述一样，但在检测各项功能时大灯、门窗、仪表照明及时间显示、CD机、鼓风机都可以正常工作，起动机无反应，但是仪表的各种报警灯都不显示，见下图。
2．用VAS5054诊断仪读取故障，见下图。
(1)无法进入诊断系统，不能读取底盘号，手动输入底盘号可以进入诊断系统。
(2)进入诊断系统后发现只有2个故障分别是：09中央电气设备和08空调电子设备，而08无法进入，09显示故障如下。
（3）经以上分析大灯能正常工作说明15号电己进入J519，读取J519和J527的
数据流如下。
（4）分析数据，J527收到点火开关信号并且将信号输出，根据情况查找电路图。

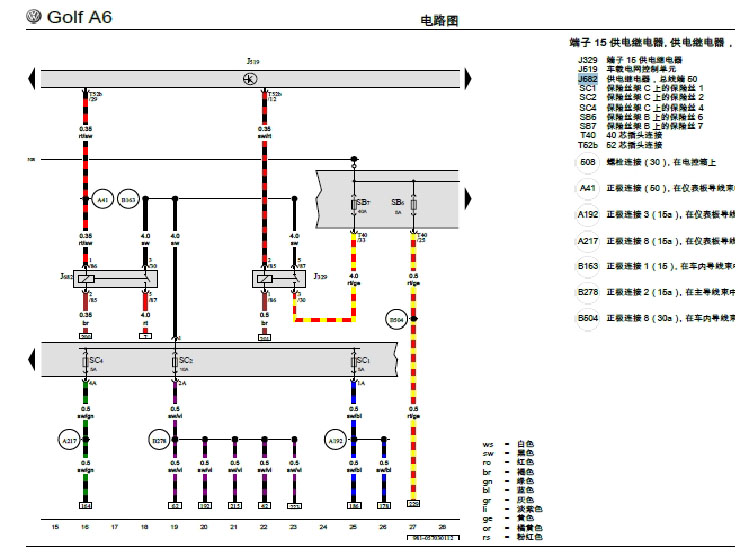

(5)查看电路图，分析J682的供电是由J329输入的，用万用表测量继电器J682和J329供电，发现继电器J329的输出端87号脚为0V无输出电压，30号脚有12. 9V电压。说明继电器 没有给J682供电，同时也没有给仪表及其它控制器供电。
故障原因分析：J329继电器内部端子87, 30断路导致仪表黑屏、变速箱及其它控制单元无通讯，J682继 电器无法控制起动机。
故障处理方法：更换继电器
