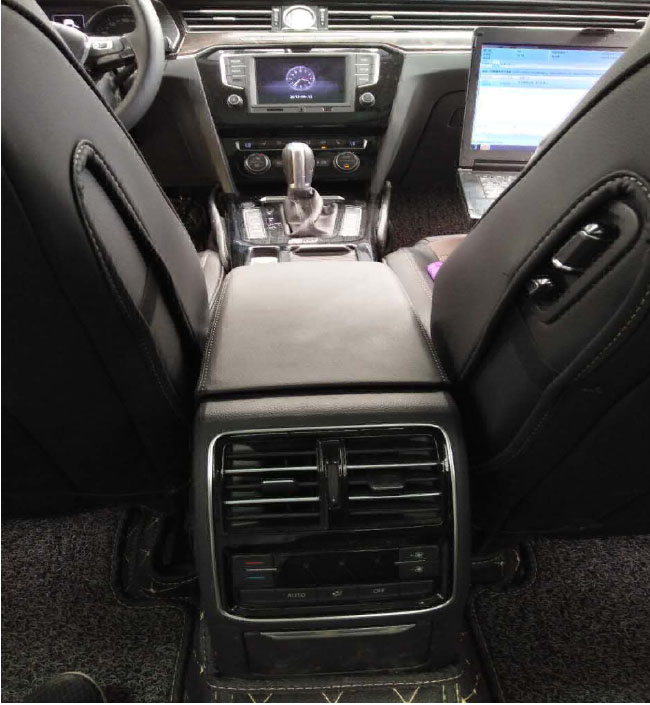

故障现象：空调不制冷/后排空调面板不工作/鼓风机不出风

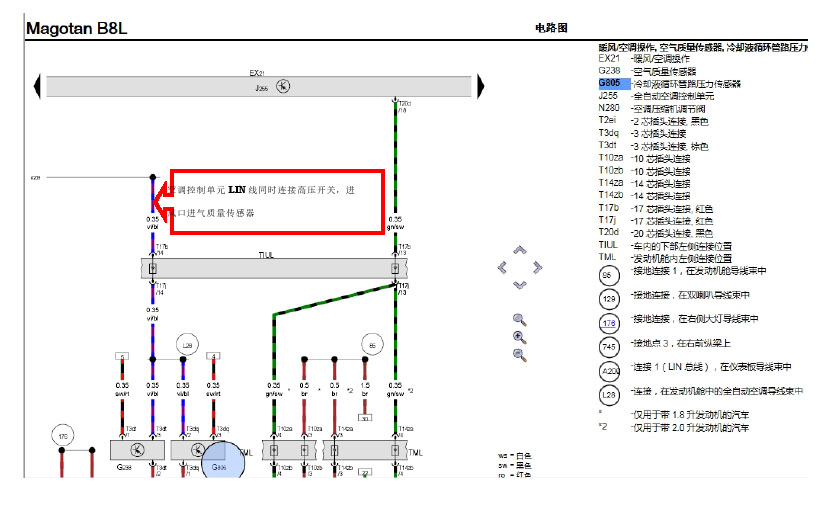

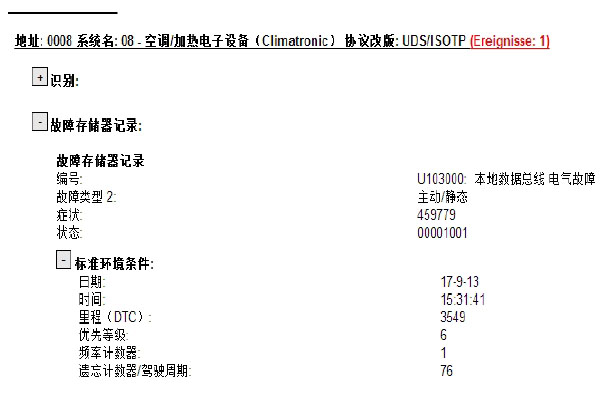

故障诊断过程：试车故障现象确实存在，使用VAS6150B执行诊断：08空调系统报故障：本地数据总线一电气故障I静态，故障代码能清除，刷新后立即出现，查看电路图，空调系统有自己单独的LIN总线，由空调控制面板连接至后部控制面同时连接鼓风机



模块I高压开关I空调进风口质量传感器，测量空调控制面板T20d/16针脚至后部空调面板T6/1之间的电阻为40欧姆左右，通过电路图可以发现这根LIN线是把各个工作单元连接在一起的，测量鼓风机模块T4/4针脚与空调控制面板的电阻同样为40欧姆左右，测量空调控制面板T20d/16针脚与高压开关T3/12针脚之间的电阻，此时发现恢复正常，线路处于4欧姆左右，为了验证故障，在次插上高压开关插头测量，线路电阻处于40欧姆左右，故障点就在高压开关这个节点上．倒换空调高压开关后，故障排除。

故障原因分析：空调控制系统的LIN线因为空调高压开关故障导致电阻变化，各个执行单元不能正常的收到和发出信号，导致该故障。

故障处理方法：更换空调高压开关。
