故障现象：探岳右前车门氛围灯不亮，其它氛围灯正常

故障诊断过程：

1、正常情况：①解锁打开车门，四门及仪表板氛围灯点亮；②关闭车门，打开点火开关，小灯档位置，通过MIB操作可开启关闭氛围灯，并且可以对氛围灯进行亮度调节。

2、确认该车故障现象，任何情况右侧车门氛围灯均不亮。

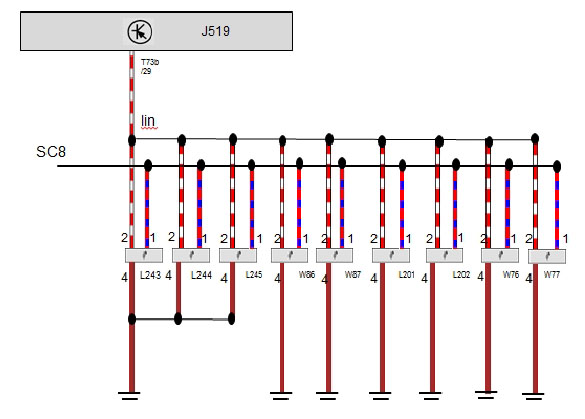

3、对电路图进行分析，该车氛围灯是由J519通过lin线对氛围灯亮度、颜色等进行控制。

4、使用诊断仪读取故障码，在09一中央电气控制单元读取到如下故障码：

5、根据电路图及故障码分析，采用lin先控制逻辑档电源、接地或者lin线任何出现问题，或元件故障，通常会出现无通信故障码，由于SC8保险给所有氛围灯供电，排除保险故障，初步判断为氛围灯本身或电气线路故障，拆卸右前车门饰板检查，发现右前车门氛围灯插头松动，安装完成后故障排除。



故障原因分析：右前车门氛围灯插头松动导致氛围灯不亮。

故障处理方法：重新安装右前车门氛围灯插接器

案例点评及建议：

    该案例是由于右前车门氛围灯插接器松动导致，在实际维修中需要对控制逻辑了解清楚才能够少走弯路，高效解决问题。上述是对彩色氛围灯的逻辑控制，我们也需要对另外单色氛围灯的控制逻辑进行了解，才能够在实际维修中举一反三。

    如下电路图控制逻辑是由车门控制单元采用单线对车门氛围灯进行控制。

如下电路图由前门控制单元对前门及后门氛围灯进行控制。
