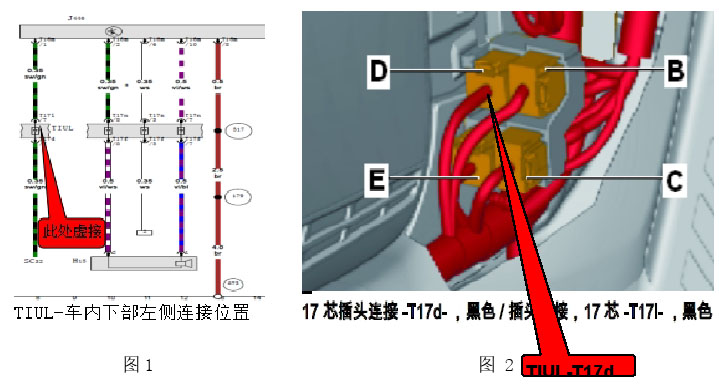

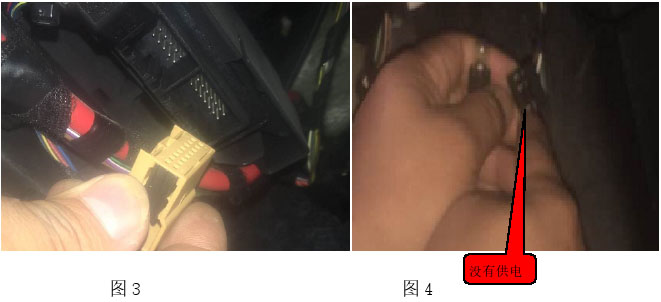

故障诊断过程：用诊断电脑检测无故障代码。结合电路图（1)检查保险丝SC32供电正常。初步怀疑1.J446损坏2．供电（SC32)给J446线路问题3．搭铁故障4．倒车雷达供电线路5.J446线路问题。换一个J446故障依旧。由于搭铁673点跟车多个功能设备有关，就不怀疑这个故障点。用试灯检查T16m/1插头如图（3-4)没有供电。测量SC32到T16m/1插头线路不导通，结合电路图，查找发现在SC32到T16m/1-T17d之间有个插头TIUL如图1拆下饰板发现TIUL-T17d/7针脚虚接如图（5)





故障原因分析：供电电源针脚接触导致倒车雷达不工作

故障处理方法：修复TIUL-T17d/7插头针脚
