故障现象：辆仪表导航地图不能正常显示或声音不能正常播放。

系统原理：

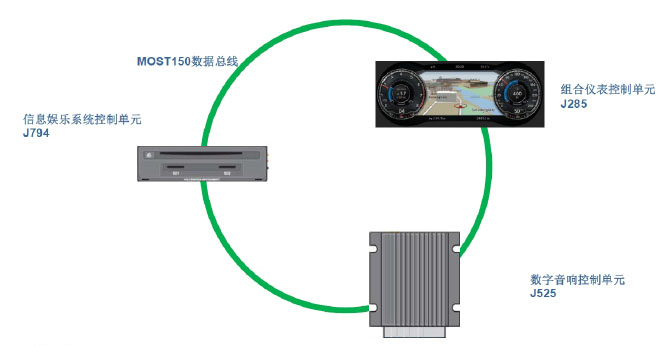

MOST(Media Oriented System Transport）代表多媒体光导系统传输，利用比特流调整的红光进行通讯。通过上图可以看出现在MQ日车型通过光纤将3个部分环形连接在一起，每个光纤部件都一根输入光纤和一个输出光纤。电子通讯信息设备控制单元（(5F)为中心控制单元，其具有光纤诊断功能。光纤将音频信号发送给数字式声音处理系统控制单元（47）进行播放，将导航视频信息发给液晶仪表进行显示，而后摄像头和中控显示屏的视频信息不通过光纤传输。



故障诊断过程：故障处理方法：

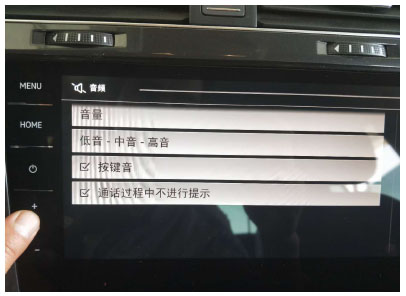

1．根据客户描述故障是否存在，通过调节多功能方向盘检查声音是否可以正常播放，是否可以调节音量，调节多功能方向盘检查液晶仪表是否可以显示导航地图。

2．读取诊断报告发现5F内有光纤数据总线断路故障，可以判断是光纤损坏或控制单元故障。读取测量值，未发现明显异常。



3．拔掉数字式声音处理系统控制单元后备光纤，未发现明显异常，有红色光线闪烁，因无光纤专用检测设备VAS6778,暂时不能判断是否正常。

4．通过电路图可以看到数字式声音处理系统控制单元（J525)直接连线SC27供电，检查供电及搭铁没有问题。同样可以看到J525的下38的38号针脚和仪表的下18, J794的下12J 3号针脚通过LIN线连接在一起，进行诊断和通讯。

5．量LIN线无断路，拔下插头车辆电压在11V左右，无明显异常

6．制作光纤，使用专用工具VAS 6223B，注意在制作光纤时一定要严格按说明书制作，保证光纤切割面的平整。

7．直接跨接J794和J525后部光纤接头，声音仍无法调节。

8．由于整个系统部件较多，很难判断故障具体部位，通过将光纤一端连接正常车电子通讯信息设备控制单元后备光纤接头和故障车数字式声音处理系统控制单元（(J525)后部光纤接头，实现了多零件的倒换试验。

通过控制正常车声音播放，故障车可以播放音乐，说明声音播放部分没有问题。

9．通过将光纤一端连接正常车电子通讯信息设备控制单元后备光纤接头和故障车仪表后部光纤接头，仪表可以正常显示倒换地图信息。

10．以上说明故障车J794本身出现故障，倒换J794，并完成部件保护解除后，声音可以正常播放。

故障原因分析：J794损坏。

故障处理方法：更换J794。

案例点评及建议：学习光纤的工作原理。
