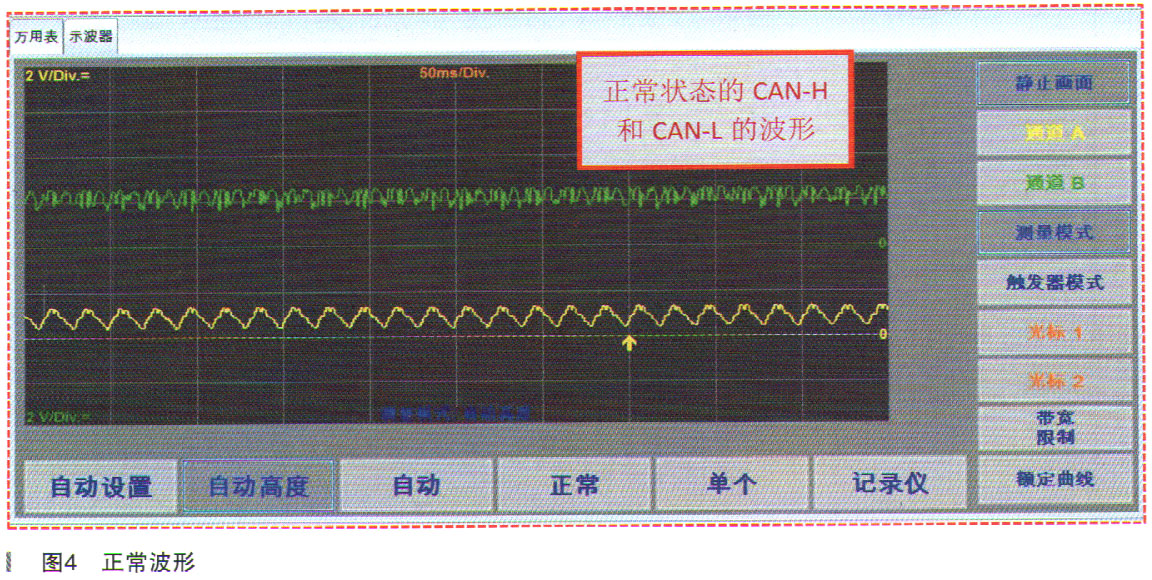

根据由简到繁的检查方法，逐步断开驱动CAN总线上的控制单元，断开变速器控制单元J743的插接器时，发现波形出现了变化，恢复了正常状态（如图4所示）。观察变速器控制单元J743插接器接脚正常，再次连接变速器控制单元J743的插接器，故障也没有出现；经过仔细检查发现变速器控制单元J743的线束有破损（如图5所示），导致CAN总线之间短路；同时观察发现该车的前部车身有事故维修喷漆的痕迹，通过和用户沟通了解到此车曾经在外地某维修厂进行过事故维修，该线束应该是在事故维修过程中安装不到位所致，从而引发了此故障现象。



    故障排除：修复破损的驱动CAN数据总线。

    故障总结：在维修此类偶发性故障时，首先要问诊故障发生时的状态，结合电路图理清该车型相关控制系统的工作原理，对于故障的诊断与排除有事半功倍的效果。

    通过此车型故障的维修发现，如果CAN总线导线断路、彼此短路或对接地或正极短路，则可能存储以下事件存储器条目：动力总成数据总线损坏；动力总成数据总线无通信；控制单元无通信。动力总成CAN总线出现任何故障时，网关（数据总线诊断接口J533）都会存储一个事件存储器条目。
