大众高尔夫7换挡机构故障导致仪表故障灯报警售后技术解决方案
来源:本站整理  作者:佚名  2021-04-10 09:43:00

 用户抱怨:配备AQ160变速箱的车辆,在车辆启动后偶发仪表变速箱故障灯报警。

      确认故障现象后,通过诊断仪故障查询,诊断出故障代码96D18一选档杆停车位置锁止开关不可信信号。
技术背景:换档机构中的微动开关偏差导致报警产生
售后解决方案:
      在换档机构中加入此零件(备件号:5Q0 713 128 A),方法共四大步骤:
      一、换档机构生产厂家确认;
    二、微动开关的安装;
      三、微动开关的基本设置;
      四、换档机构的功能测试。

  具体方法如下:
      (一)换档机构生产厂家确认
        1. 1.此TPI适用于采埃孚(ZF)厂家的换档机构;
        1.2.根据维修手册拆下中控台前部储物盒、空调旋钮盖板及中控台饰框,如图1;
    1. 3.根据应急开关的颜色判断厂家,若颜色为黄色,如图2,则为采埃孚(ZF)换档机构,符
    合此TPI;
(二)微动开关的安装

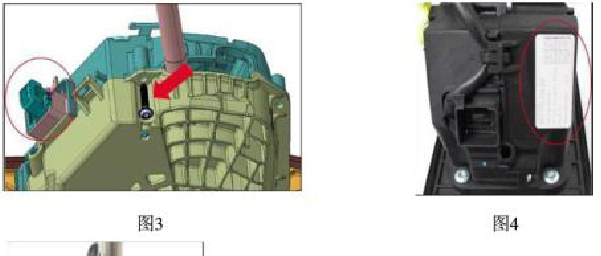

    2. 1.将换档机构线束与车身线束断开(如图3红色椭圆线):
    2. 2.将换档杆由P档挂入D档:
    2. 3.小b将换档机构的零件标签撕下(图4注意不要撕坏)并按照图5粘贴到线束上;
    2.4.将标签卜部区域擦干净;
    2. 5.将图3中的螺栓(如图3红色箭头)旋出,之后旋入到新的的微动开关中1-2圈(如 图6红色箭头)

2. 6.用专用工具VAG1594C/28(如图7)诊断线分别插入微动开关中;
    一红色诊断线插入红黄线槽中
    一黑色诊断线插入褐色线槽中
2. 7.将微动开关按照图8的位置进行安装,并拧紧红色箭头螺栓(力矩要求2Nm±0.2Nm),
      同时安装图8黄色箭头卡扣;

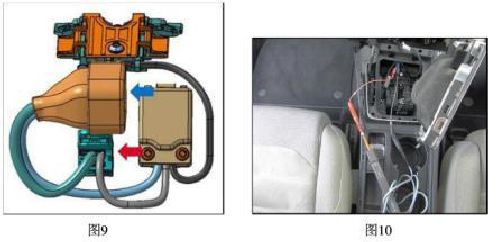

2.8.将微动开关与车身线束连接,如图9中蓝色箭头位置。注意:此时微动开关与换档机构不连接;
    2.9.将VAG1594C/28两条测试线与VAG1527B连接,如图10。

[1] [2]  下一页
