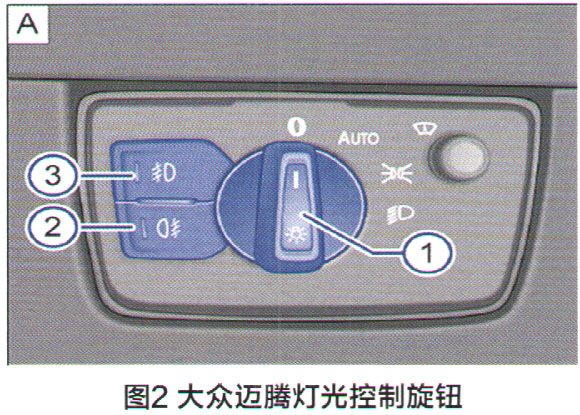

故障诊断：车灯开关或组合仪表里的指示灯点亮，表示雾灯处于打开状态。在点火开关已打开的情况下，将车灯开关EX1向右转到位置1（AUTO自动大灯）、2（示宽灯）或3（近光灯）位置时（图2），按压按钮2（E18），按钮中的指示灯亮起，后雾灯打开；按压按钮3，按钮中的指示灯亮起，前雾灯开启。再次按压相应的按钮，按钮中的指示灯熄灭，对应的雾灯关闭。在故障诊断之前，首先了解该车后雾灯的电路。该车后雾灯采用单输入、单输出的控制方式。根据维修手册分析，E18后雾灯开关控制后雾灯的点亮，当车灯开关（EX1）位于AUTO档、小灯档或大灯档时，操作E18后雾灯开关时，开关触点闭合，同时向J519车载电网控制单元发出信号，J519接到后雾灯开启信号后，为后雾灯灯泡（1-46）供电。

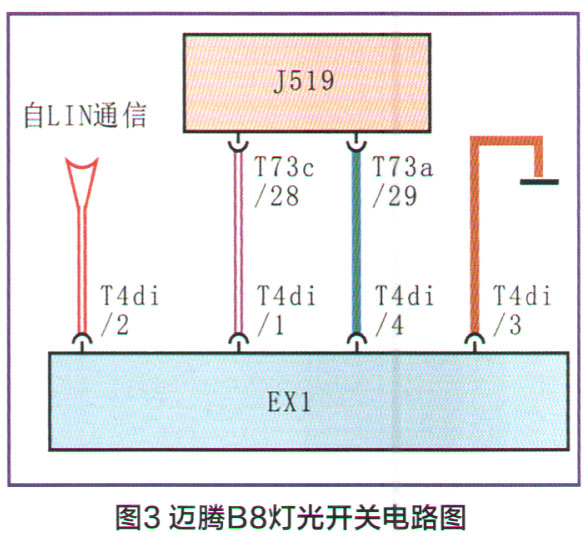

    迈腾B8车的灯光开关EX1由于采用了LIN总线控制，灯光开关上的导线缩减至4根，分别是：供电线、搭铁线、LIN总线、冗余信号线（图3）。灯光开关通过LIN总线将各档信号传递给J519，J519控制相应车灯开启。由于控制逻辑的改变，为了确保信号传递的准确性，在灯光开关中新增加了冗余信号线，作为对灯光开关档位信号的校验。

    综合上述分析，该车可能的故障原因有：L46后雾灯灯泡自身及其控制线路故障；E18后雾灯开关自身及其控制线路故障；J519局部故障。

    检查雾灯灯泡，没有损坏；测量J519供电熔丝SC23、SC31、SC42、SC43，均无损坏，且电压为12.4V，正常；测量J519针脚73a/66、73a/73、73c/1、73c/73的供电电压，均为12.4V。说明J519的电源、所有熔丝，都没有问题。迈腾B8雾灯电路如图4所示。
