摘要：J519 内部烧毁导致右侧停车灯常亮
故障现象： 客户发现右侧停车灯常亮，关闭钥匙，该灯还是常亮。

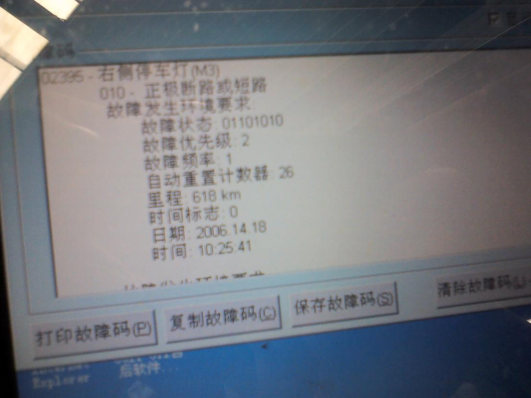

故障诊断过程： 1、首先用 VAS5052 读取故障码，发现如下故障

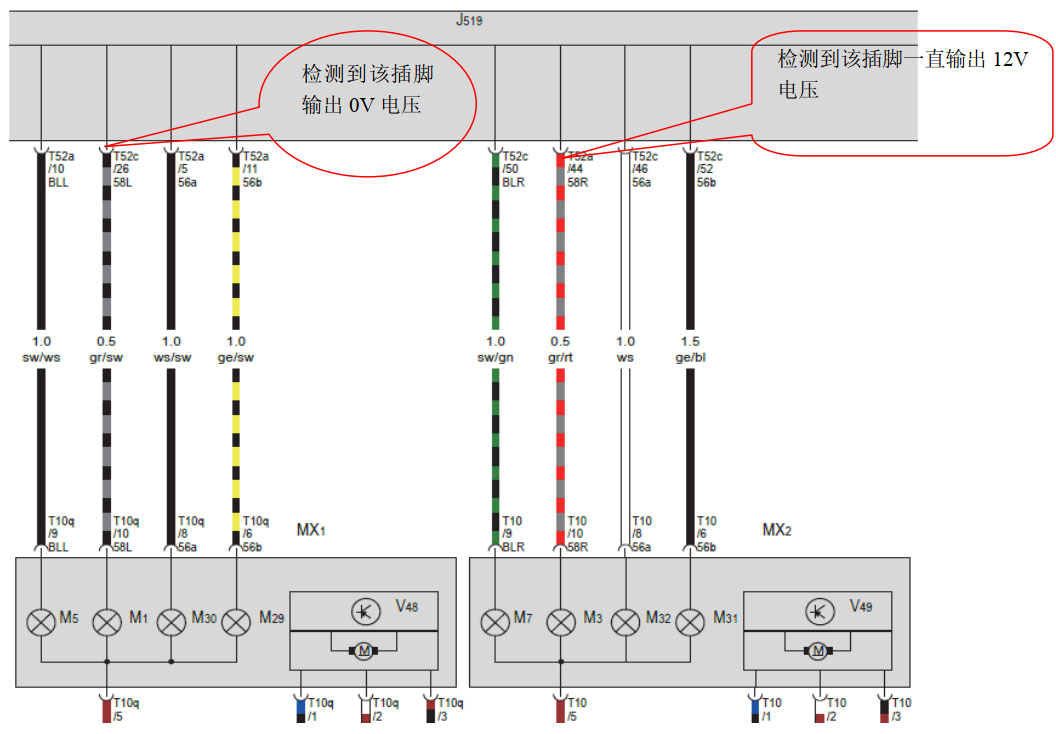

该右侧停车灯的电路图如下：
跟据故障代码和电路图，可以总结出有可能有以下原因造成故障现象：
1.右侧停车灯线路与其它线路短路连接，导致右侧停车灯常供电。
2.车载电网控制单元 J519 内部损坏。
3.车灯开关内部电路损坏
4.车灯开关到车载电网控制单元信号线路有问题
由于该车的左侧停车灯，可以用车灯开关控制正常的工作，且当把车灯开关的插头拔下后，右侧停车灯还是长亮， 所以可以排除车灯开关内部电路损坏和车灯开关到车载电网控制单元信号线路有问题的故障原因。

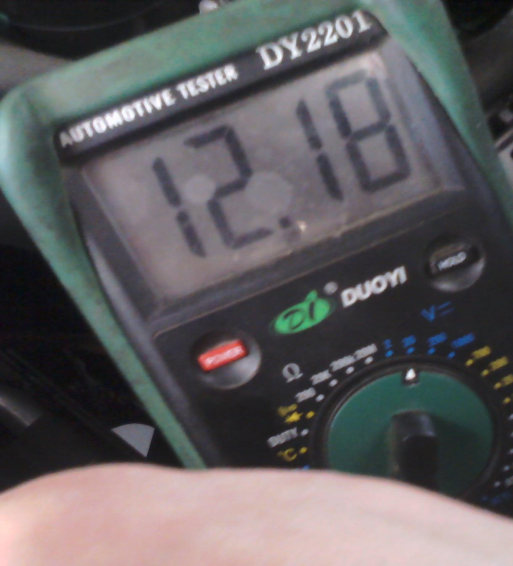

本着先易后难的原则，用欧姆表去测量车载电网控制单元 J519 向右侧停车灯输出的电信号，根据电路图测定 J519 输出端 T52a/44 插脚长输出电压为 12V 左右，一直输出电压。
而测量左侧停车灯车载电网控制单元 J519 输出端 T52c/26 插脚时，电压为 0V。根据对比可以判定该故障是由于车载电网控制单元内部损坏而导致右侧停车灯常亮。
故障处理方法： 更换车载电网控制单元 J519，故障排除。
故障分析与评论： 该车以前改装过氙气大灯，很有可能导致控制单元的烧毁，排除故障时要细心观察，思考，按步骤逐一排除。
