故障诊断：

1、首先用VAS6150B进行检测，检测有偶发故障码。如下图：

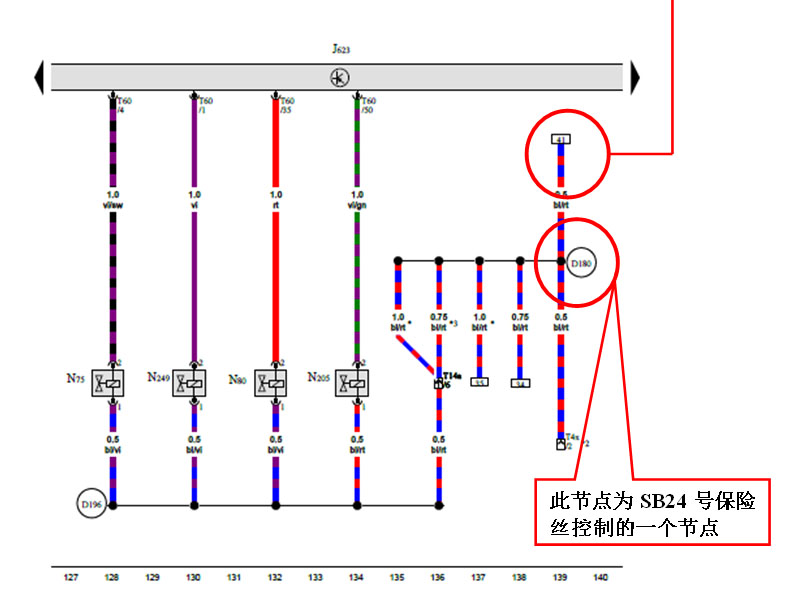

2、根据上述故障码并结合电路图分析：





3、能导致电子扇故障和其它故障同时出现主要有以下几方面：上几图中画圈处。

1）SB24保险虚接

2）T40/11插头虚接

3）D180接点存在故障

4）D180到T40/11之间线束有故障

4、为了准确排查故障，只有故障出现的时候才能发现故障点。现将故障码删除然后试车，试了一段时间并没有出现故障，检测也没有故障码。

5、接下来模拟故障，将SB24保险虚接后起动发动机，系统出现故障，故障码与之前测得的结果一样，但是检查保险丝与保险盒接触良好没有异常，只好进行下一步检查，清除故障码原地开空调试车，同时去晃动保险盒以及相关线束，电脑随时诊断发动机故障，观察电子扇是否正常工作，过了近40分钟左右电脑出现了静态故障码，此时电子扇也不转了，问题终于出现了，为了保护好现场，立即熄火并对SB24保险及相关线束进行测量，测量保险丝有12.6V电压，正常；测量T14a/6和电子扇插头T4X/2没有电压，说明问题出现在保险盒之后，测量T40/11没有电压，但是保险盒处有电压，将万用表连接在T40/11插脚晃动保险盒插头持续测量发现，测得电压时有时无，有虚接现象，说明故障就在此处。如下图：

6. 将保险盒插头上的T40/11插脚处理后试车，故障排除。

故障现象分析：此车现象是电子扇不转，根据电路图和故障码可以看出问题不是电子扇本身有故障，可以排除电子扇，重点检查SB24保险之后的线束及插头，当测量T40/11电压时有时无，存在虚接情况，导致车辆出现故障。

故障处理方法： 调整保险盒下部的线束

案例点评及建议：维修过程中要认真分析故障，熟读电路图，避免重复出现重复维修。
