大众速腾轿车燃油表不显示检修
来源:汽车与驾驶维修  作者:佚名  2022-01-06 08:47:25

     一辆搭载EA211型1.4T发动机和DQ200型7挡双离合变速器的2019年一汽大众速腾轿车。用户因事故维修后燃油表不显示而报修。

    检查分析:维修人员与用户沟通得知,燃油箱里大约还有半箱油。打开点火开关,发现燃油表指针位于底部,但是油量警告指示灯并来点亮。同时,仪表板中央信息屏还有“燃料加注系统”故障提示(图1)。
    用故障诊断仪检测,发现在01-发动机控制单元中存储1个故障码:P046300—燃油存量传感器1对正极短路,主动/静态。在17一组合仪表控制单元中存储2个故障码:B103EIB燃油存量传感器1电阻太大,主动/静态;B10591A燃油存量传感器1薄片电阻过低,被动/偶发。
    将故障码清除后停几分钟再次读取,故障码再次出现。维修人员根据故障现象以及故障码判断,故障可能由以下几个原因造成:燃油油位传感器接触不量或损坏;相关线路连接出现虚接或断路;仪表内部故障。
    拔下燃油泵线束插接器检查,插接器无松动虚接现象。因最近事故维修为右后车门处,为避免维修不当导致线路故障,维修人员根据线路走向拆下饰板检查,并未发现线路损坏的现象。拆下油泵总成,测量燃油油位传感器阻值。当油位浮子处在最低端时油位传感器阻值为292Ω,位于最顶端时为50Ω;浮子上下移动时,万用表显示的测量值无中断现象,说明油位传感器正常。拆下仪表端插接器,检查各端子均无松动虚接现象。

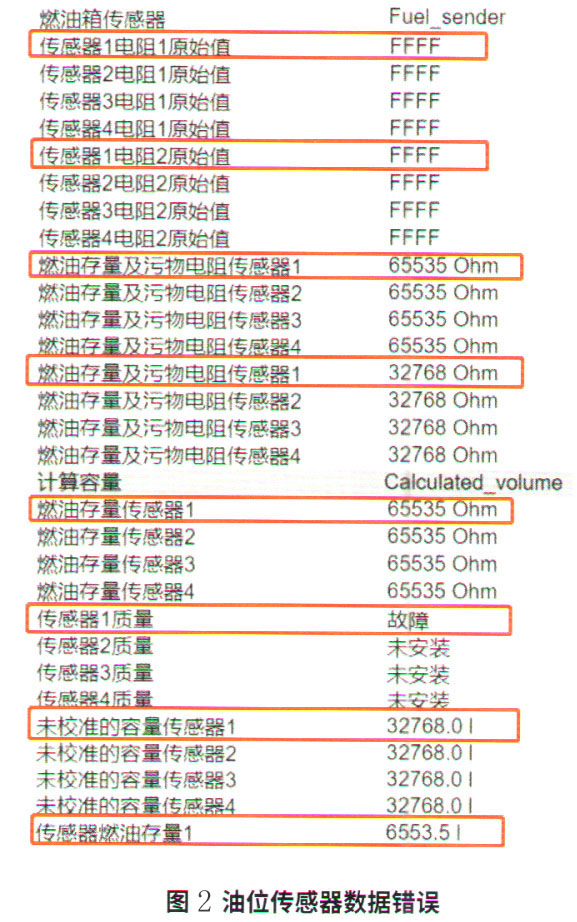

    重新将油泵位置的插接器连接好,根据电路图在仪表端进行测量,结果与油泵端测量结果一致,可以排除线路故障。使用诊断仪对仪表进行元件自诊断,油表指针可以自由摆动。读取油位传感器相关数据流,结果发现其中“传感器1质量”显示“故障”,其他传感器1相关数据也均显示错误(图2)。由此怀疑仪表控制单元内部故障,导致燃油表不显示。
    故障排除:更换新的组合仪表后,燃油表显示恢复正常。用故障诊断仪检测,故障码不再出现,油位传感器相关数据也可以正常的读取(图3)。
