摘要：中央风门伺服马达电位计（G112）附近的一条黑色线对地打铁
故障现象：
大众新速腾 1.4T 开空调时面部出风口有时候出热风，有时候出凉风。
故障诊断过程：
根据客户所述对空调进行检查和客户所说的现象一致， 开空调时面部出风口有时候出热风，有时候出凉风。当出风口出热风时用手触摸空调低压管，感觉很凉 。
用诊断仪 VAS6150 进入 08 读取空调系统故障码如图一所示；再次读取蒸发箱后温度传感器的温度一直在 2 度左右如图二所示：这说明空调是制冷的。
根据对空调系统的了解，很可能是制冷制热的翻板在来回的转动造成的，空调系统出现这么多故障码很可能是他们的公共点(例如打铁或者供电或着公共连接线)有问题。
故障原因分析：

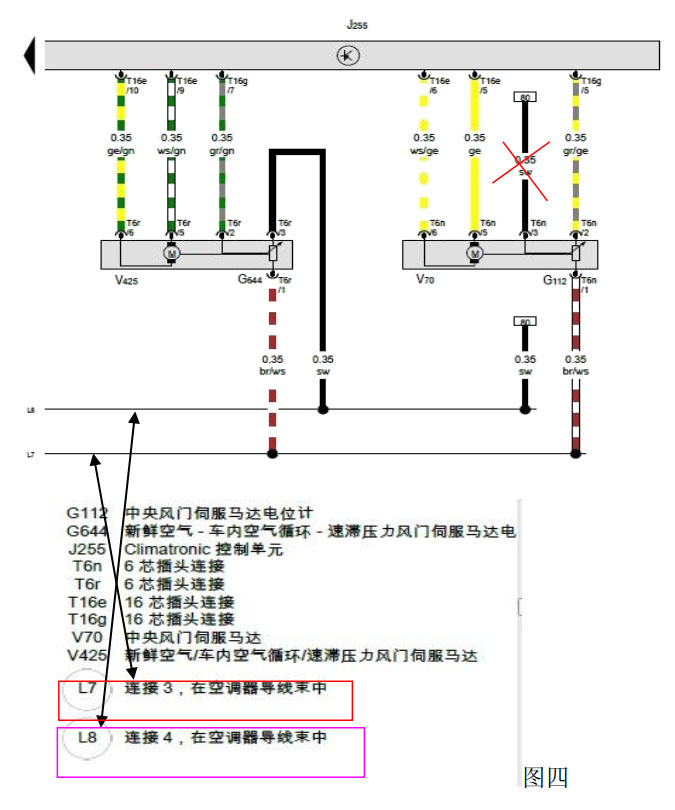

查找相关全自动空调的电路图，如下图三 和图四所示：根据电路图分析造成这种故障
现象的原因有：
1： J255 全自动空调控制单元本身故障；
2：从 J255 到各个马达电位计之间共用的线路（例如 L7 和 L8）对地短路；
3： J255 全自动空调控制单元的供电和打铁；

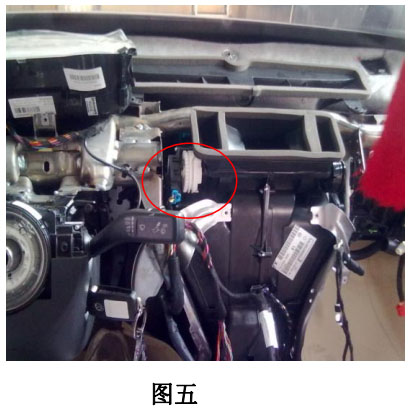

按照先易后难的诊断思路，先检查J255全自动空调控制单元的供电和打铁都正常，从试驾车拆个相同的空调控制单元装上故障依旧，剩下的只能是线路问题了。因从空调单元到电位计的线都在仪表台下面，为了使检查线路方便故拆下仪表台如下图五所示：

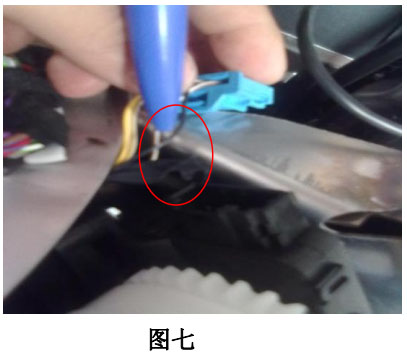

因几个马达电位计共用L7和L8线，分别测量L7和L8对地短路，其结果是L8对地短路不正常。于是顺着L8这条黑线查找在G112中央风门伺服马达电位计插头附近绝缘皮磨破打铁（如图六和图七所示）
故障处理方法：将磨破地方用绝缘胶布缠好。
