故障现象:打开 A\C 开关,指示灯亮但空调泵不工作。
故障诊断过程:
一、用 VAS5052 进行检测, 发动机系统故障码为 18403(空调系统数据总线故障)。
二、 根据该故障码分析,故障可能原因有:
(1) 空调控制面板故障 (2) G65 故障 (3) J32 继电器故障 (4) 线路故障 (5) J361 故障三、 更换 G65. J32. 空调面板。故障未排除。

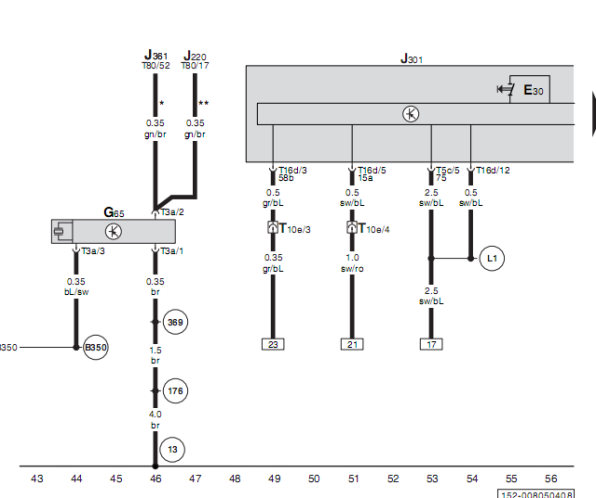

经测量 G65, T3a 脚到发动机控制单元 361, T80\52 脚导通。 T3a/3 供电正常, T3a/1 接地正常,说明该段线路无故障。

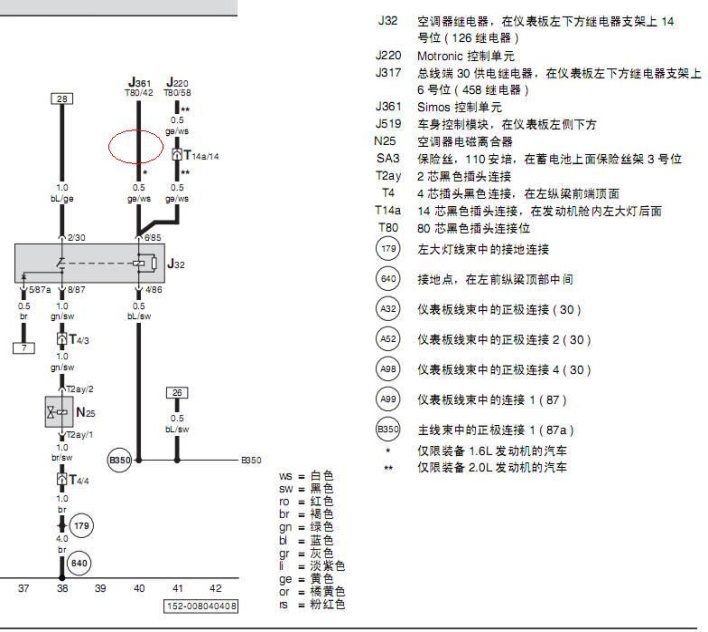

J32 继电器 30 脚供电正常, 87 脚接地正常, 86 脚供电正常, 85 脚到 J361 的 42 脚导通,说明线路正常。 但打开 A/C 开关, 85 脚到 J361 的 42 脚该段线无接地信号 ,说明故障出在 J361上。
空调工作: A/C 开关----J361-----J361 控制 J32 的 85 脚接地----J32 吸和-----压缩机 N25 工作。
故障原因分析:由于发动机控制单元 J361 的内部故障, 收到 A\C 信号后,不给 J32 接地信号,导致空调不工作。
故障处理方法:更换发动机控制单元 J361.
案例点评及建议:必须要认真理解故障码, 用好电路图。 不能盲目换件,导致走了一些弯路,延长了维修时间。
