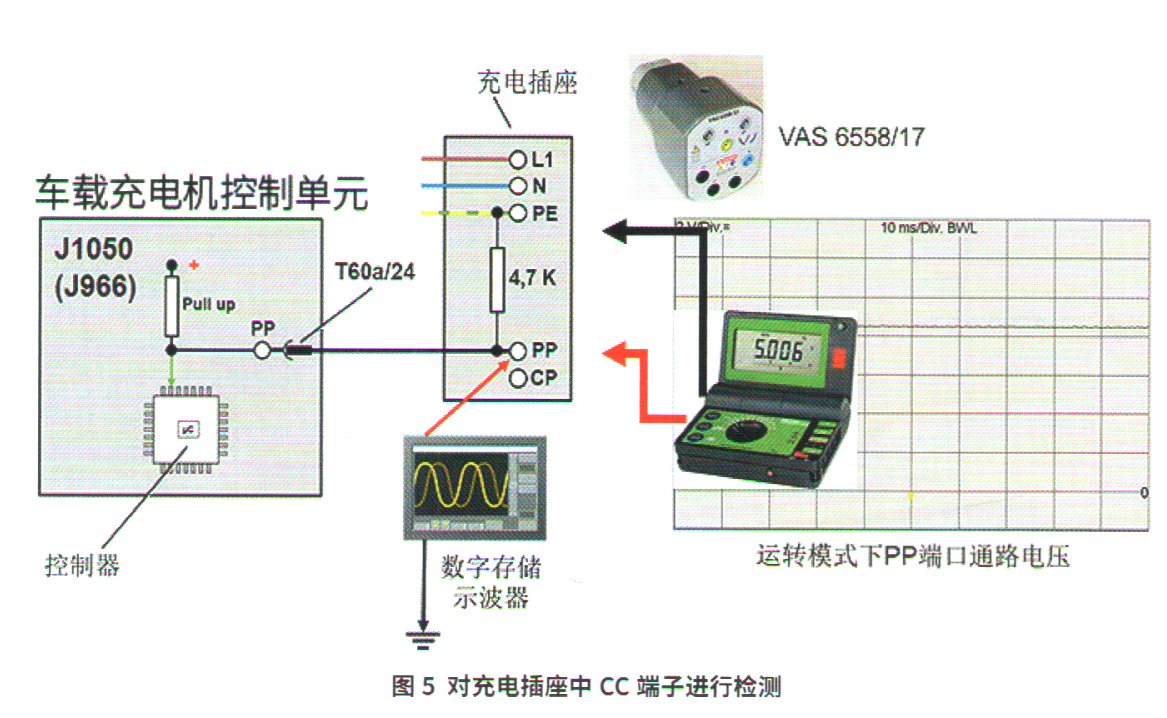

在了解了该车充电控制原理后,维修人员首先对该车的充电插座进行检查。使用专用工具VAS6558/17插入至车辆交流充电插座中,在车辆故障出现时,使用万用表检测充电插座中cc端子与PE端子间的电压值(图5),结果电压值接近5V,偏高。当车辆正常时,电压正常。这表明故障出现时,cc检测线路中存在断路,断路点可能为:①充电插座中cc与PE间断路;②充电插座至车载充电机间的cc控制线路断路;③车载充电机低压控制插座中针脚接触不良。
用万用表测量充电插座中cc端子与PE端子间的阻值,发现电阻为4.7kΩ,表明充电插座中cc线路正常。

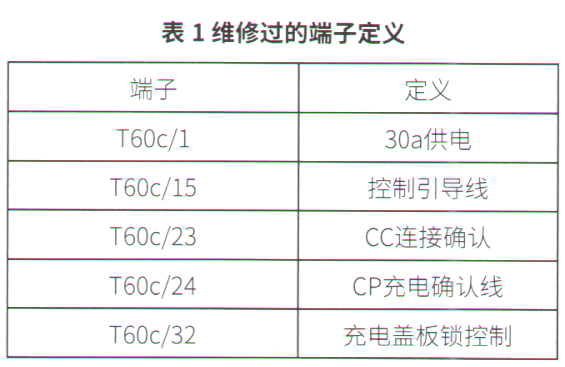

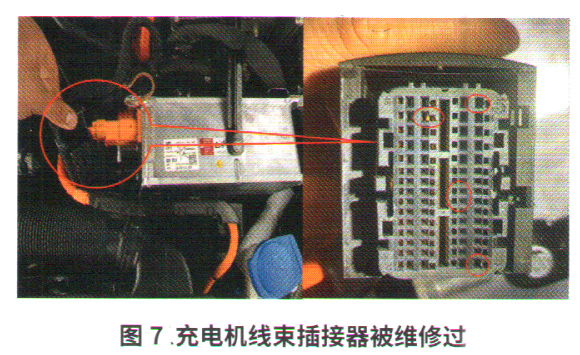

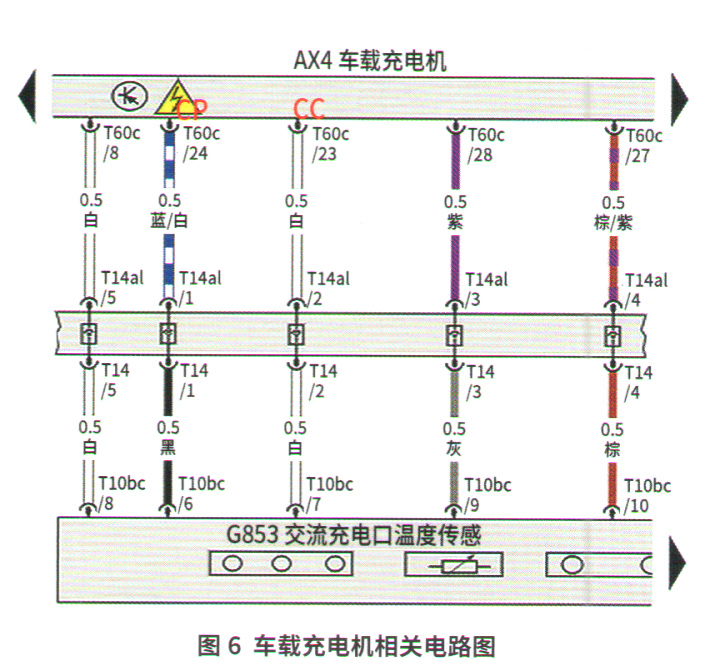

接下来对充电插座与车载充电机间的低压控制线cc进行检查。根据车载充电机相关电路图(图6),拔下充电机低压插接器,T60c/23号端子即为低压控制线cc。借助插接器端子专用测量工具,使用万用表通断挡测量T60c/23号端子与充电插座cc间的通断,发现线路时通时断。同时在检测过程中,发现充电机的线束插接器居然被维修过,1号、15号、23号、24号和32号端子均有被动过的痕迹(图7)。这几个端子的定义如表1所示。

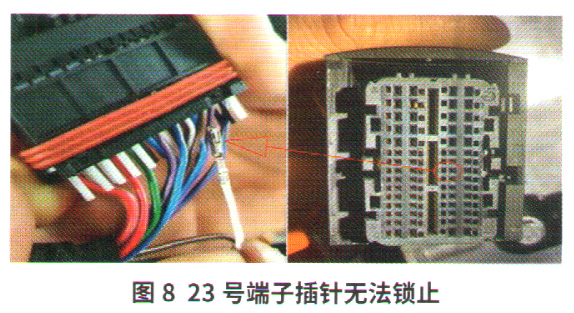

维修人员重点检查插接器的23号端子,发现插针无法在插接器内锁止,检查插针未发现异常(图8)。使用其他端子的插针试验该位置锁止功能,发现也不能锁止,由此确定插接器内部存在问题。该插接器所在线束为车内主线束,还有到高压
蓄电池的线束,因此更换线束工作量和成本较大,决定只尝试更换该插接器。
故障排除:更换充电机侧低压线束插接器后试车,故障排除。
回顾总结:事后仔细检查旧的插接器,发现23号端子位置还有一个小金属片,取出后发现是一个断的插针。此时再用其他正常的插针试验,发现23号端子的锁止功能恢复了。由此可以确定,之前23号端子不能锁止的原因,是因为里面有其他断的插针导致的。这就造成了低压控制线cc不能可靠通信,时通时断,引发车辆偶发
无法启动故障。
