故障现象：新宝来空调不能制冷，电磁离合器不吸合，风扇不转。

故障诊断过程：

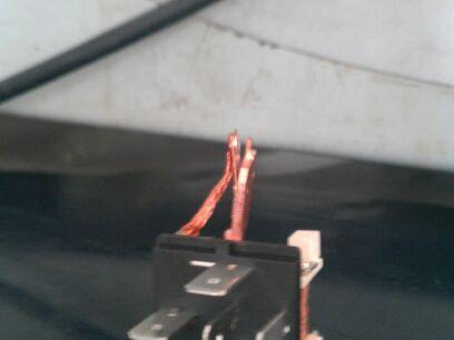

打开空调发现该车没有一点制冷效果，打开引擎盖发现空调电磁离合器不吸合，风扇不转，连接电脑，未发现故障码，起初怀疑是压力太高导致空调不制冷，因为之前有一批新宝来车空调压力过高导致空调不制冷，可是仔细想想，空调压力过高导致的现象是电磁离合器间隙性的吸合，所以断定不是压力的问题。用压力表测量空调压力正常，冷媒也没有变质，发动机水温正常，仪表上的室外温度也正常，初步认为是电路上的原因；于是查看电路图，发现空调电磁离合器是有 J32 继电器控制的，如图 1 所示；用万用表分别测量继电器的 30 号和 86 号脚， 都有 12V 的电压，说明继电器的供电是正常的，继电器的 85 号脚的搭铁是由发动机控制单元控制的，若直接把 85 号脚搭铁的话，电磁离合器是否能够工作，通过实践，还是不行；可是通过这个实验，我们断定空调不工作跟水温、压力、发动机电脑无关，刚才直接搭铁时，继电器是可以吸合的，但为什么离合器还是没有工作呢？我们就怀疑是 87 号脚到离合器的线路有问题，可是用万用表测量是好的。就在我们无从下手的时候，我们把思路重新的理了一遍，发现我们刚才围绕的都是继电器的 4 个脚，而忽视了继电器本身，于是更换继电器后，电磁离合器吸合了，空调工作正常。拆来损坏的继电器发现触点变形了，当继电器吸合时，两触点却不能合在一起，如图 2 所示。





故障原因分析：

空调不制冷一般有一下几种原因：

A 空调电磁离合器损坏及线路问题

B 空调继电器 J32 损坏

C 发动机控制单元损坏及线路问题

D 空调面板损坏及线路问题

E 空调管路无压力或压力开关无信号

根据维修结果来看，导致故障的原因是空调继电器触点接触不好导致。

故障处理方法：更换空调继电器J32 。
