故障现象:空调不工作
故障诊断过程:
1、 检查空调压力为 0,怀疑厂家漏加冷媒或有泄漏的地方,经检查系统无制冷系统无泄漏点,抽真空加佛发现压缩机不工作;

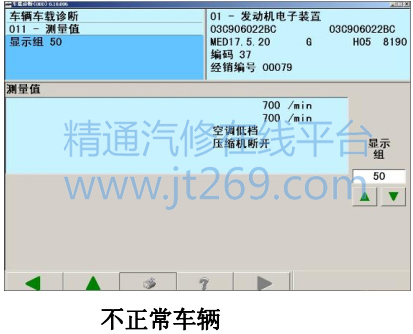

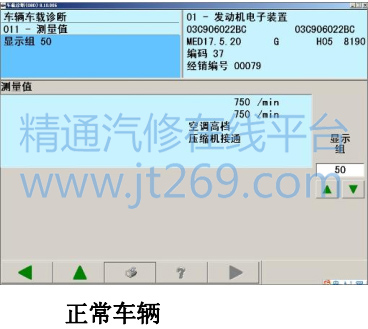

2、 检查空调控制保险正常,开启空调开关发动机多01-08-50信号不正常
3、 读取发动机内有故障码:
此故障吗说明发动机电脑未接到 G65 给其的信号;

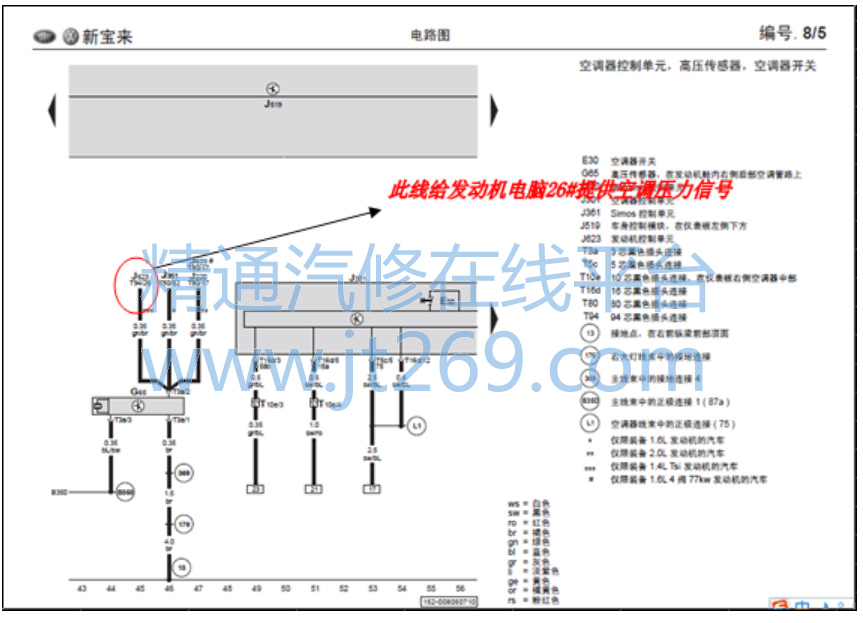

4、 检查电路图分析线路
检查发动机 26 脚和 G65 的第 2 号脚导通性发现时好时坏,拆检线束发现发动机电脑连接处 26#有退出的现象,始终无法装回到位,仔细检查发现 26#内部有断脚(见下图)

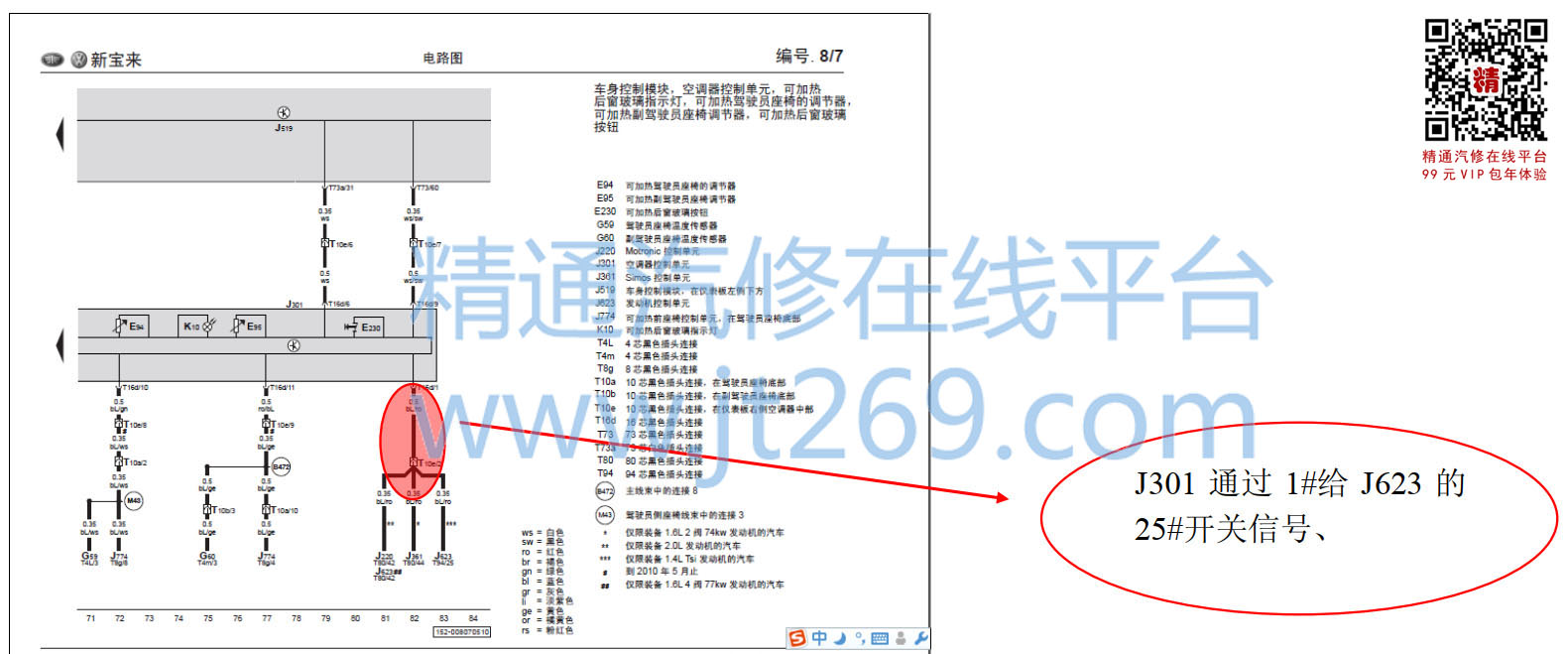

5、经处理好 26#针脚发动机电脑内故障吗消除,但是空调仍然无法工作;进一步检查线路,检查空调开关给发动机电脑的开关信号发现25#虚接 ,
6、处理 25#后故障彻底排除。
故障原因分析: 出厂线束存在问题造成空调无法工作。
故障处理方法: 修复线束
案例点评及建议: 新宝来的电脑为 94 针,现在厂家未有针对此种电脑的检查接口,使像虚接造
成的故障排除起来比较困难;建议及时推出有针对性的检测工具。
