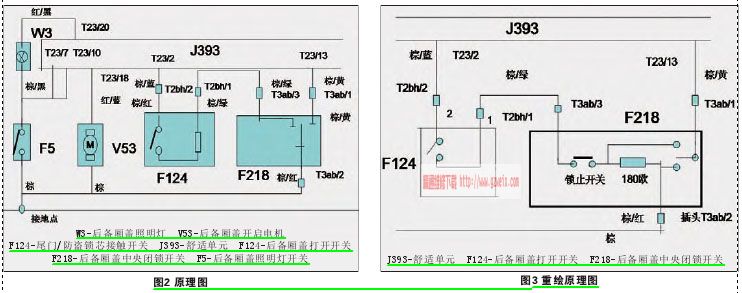

3.把钥匙插入后备厢盖钥匙插孔逆时针旋转，则棕黄线经180Ω电阻搭铁，则棕黄线T23/13产生一个相应电压，使J393舒适单元控制四个门安全按钮升起，解除防盗状态。

4.钥匙插入后备厢盖，开关顺时针旋转90°，则后备厢盖锁止。此时F218中的锁止开关断路，用手按动后备厢盖开启开关F124，棕蓝与180Ω电阻已经断开，不会产生相应电压，所以后备厢盖打不开。
