一辆行驶里程约9万km的大众帕萨特2.8L轿车。用户反映：该车后备箱无法电动开启，只能用钥匙机械开启。

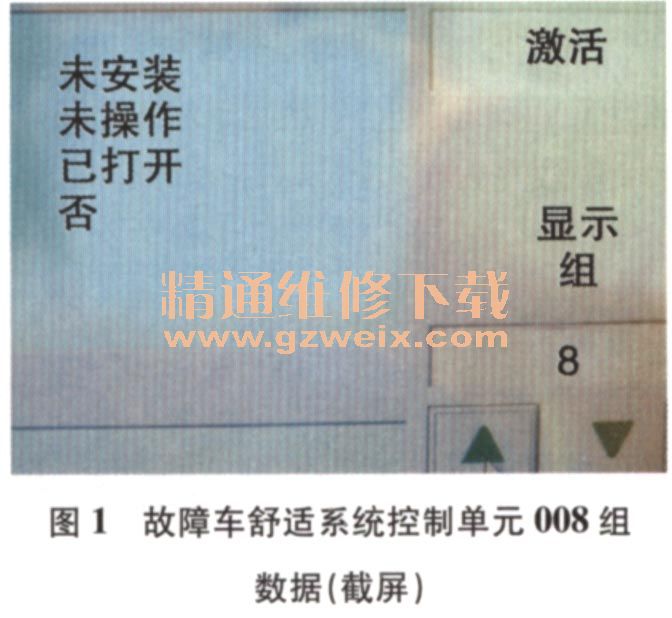

    故障诊断：按下后备箱开启开关，听不到后备箱电动机动作。连接VAS5052，进入舒适系统控制单元，未发现故障代码；进入008组数据，发现第3区后备箱照明灯的开关状态显示为“已打开”（图1）。由于当舒适系统控制单元接收到后备箱照明灯开关的接通信号时，就不会输出电压给后备箱电动机，因此推断后备箱照明灯开关损坏或其线路故障。测量后备箱照明灯开关的线路，正常；更换后备箱锁后试车，008组数据的第3区后备箱照明灯的开关状态显示为“已关闭”；按下后备箱开启开关，仍听不到后备箱电动机动作；进入013组数据，发现第1区后备箱开启开关状态显示为“未操作”（图2）。依据电路图检查后备箱开启开关到舒适系统控制单元的棕色／蓝色信号线，发现棕色／蓝色信号线在后备箱开启的拐角处折断。修复折断的棕色／蓝色信号线后试车，按下后备箱开启开关，后备箱电动机动作，同时013组数据的第1区后备箱开启开关状态显示为“HD把手激活”（图3），后备箱可正常开启。





    故障排除：更换后备箱锁并修复棕色／蓝色后备箱开启开关信号线后试车，故障排除。
