1 分析电动后视镜电路

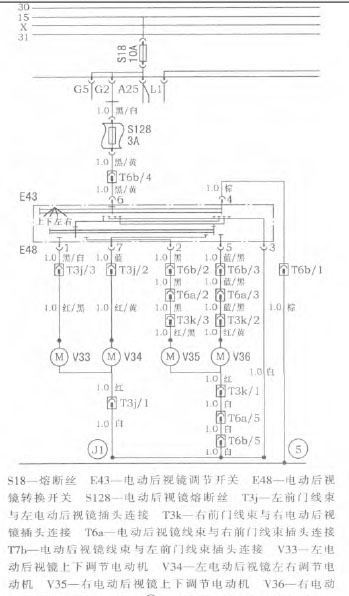

桑塔纳2000GSi轿车电动后视镜系统电路图如图1所示。
电动后视镜调节开关E43和电动后视镜转换开关E48是一个组合开关， 实物如图2所示。 通过转动电动后视镜转换开关E48 来选择左侧(L) 或右侧 ( R) 后视镜， 通过电动后视镜调节开关E43 来调节电动后视镜的上 、下、 左、 右。

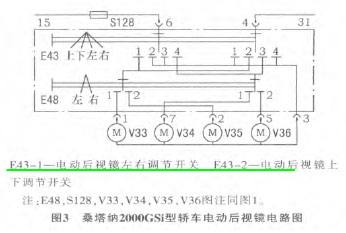

桑塔纳2000GSi 型轿车电动后视镜电路图可简化为图3所示。
调节左侧电动后视镜时，将电动后视镜转换开关E48转到左侧 (L)， 此时开关下面与触点1相连。 调节右侧电动后视镜时 ， 将电动后视镜转换开关E48转到右侧 (R)， 此时开关下面与触点2相连。
调节电动后视镜向上侧转动时，将电动后视镜调节开关E43向上拨动， 此时E43下面与触点1相连。调节电动后视镜向下侧转动时，将电动后视镜调节开关E43向下拨动， 此时E43下面与触点2相连。 调节电动后视镜向左侧转动时， 将电动后视镜调节开关E43向左拨动， 此时E43下面与触点3相连。 调节电动后视镜
