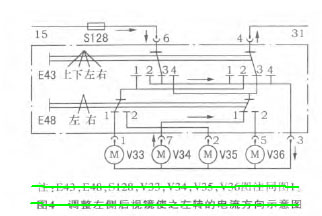

调整左侧后视镜使之左转的电流方向示意图如图4所示。 点火开关ON， 通过调整电动后视镜的转换开关E48选择调整左后视镜， E48下面与触点1相连； 再将E43向左拨动， 此时E43下面与触点3相连。电流经蓄电池正极→15号线→熔断丝S128→组合开关6号接线柱→E43左侧触点3→组合开关3号接线柱→电动机V34→E48右侧触点1→E43右侧触点3→组合开关4号接线柱→31号线→搭铁→蓄电池负极。其他方向可依其类推。
2 电动后视镜的故障分析及检修
2.1 电动后视镜的故障分析
引起电动后视镜常见故障的主要原因有熔断丝熔断、线路断路、插接件松脱、开关或电动机有故障等。
2.2 诊断与排除
如果2个后视镜都不工作， 往往是熔断丝熔断、线路断路或插接件松脱等，也可能是开关有故障。可先查熔断丝，然后检查开关上的插接件是否松脱，相关各线有无断路或接触不良等，最后检查开关。 如果是部分功能不正常， 很可能是个别电动机及控制开关对应部分有故障或相应线路断路、接触不良等。先查线路，后查开关及电动机。
2.3 电动后视镜故障诊断
2.3.1 电动后视镜开关的检查
从左前车门的内拉手下面拆下后视镜开关，然后用万用表对照表1检查后视开关位置的相应端子应相通， 如不通则开关损坏，需更换后视镜开关。
2.3.2 后 视 镜 电 动 机的检查
拔 下 开 关 上 的 插头， 找到和左侧电动机相 连 的 端 子1、 2、 3。让蓄电池的正极和端子3相连 ， 负极分别和端子1、 2相连， 观察后视镜转动情况。 如哪个方向不动， 可能是电动机损坏也可能是电动机处在该方向上的极限位置。 将蓄电池的正负极对调， 再分别接到3个端子上， 观察后视镜转动情况。 右侧后视镜的检查方法和左侧相似。
2.3.3 2个后视镜都不工作的故障诊断
2个后视镜都不工作， 其诊断流程如图5所示。
